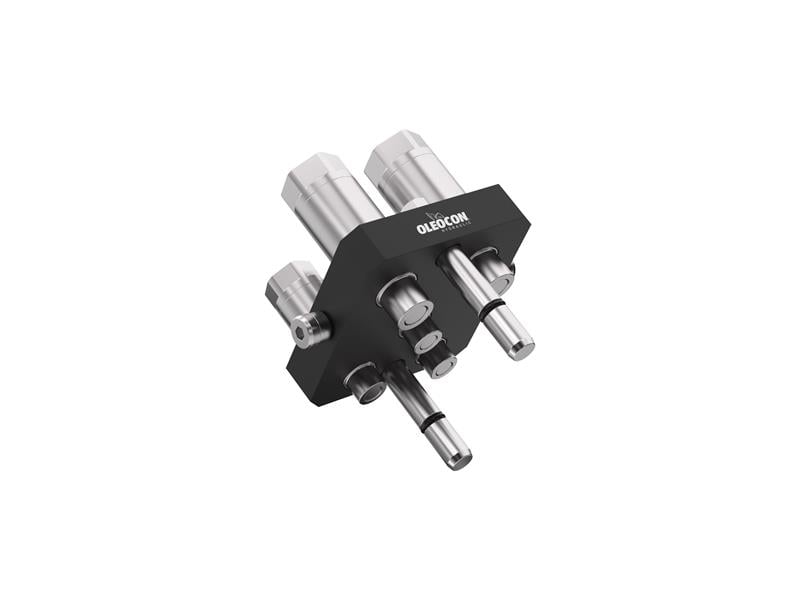

V5P-5-UKLM, V5P serisi erkek (hareketli) hidrolik çoklu bağlantı plakasıdır (multi coupling). 3 adet 6,3 gövde (9/16"-18 UNF) + 2 adet 10 gövde (3/4"-16 UNF) olmak üzere toplam 5 hidrolik hattı tek kolla, tek hareketle bağlar. Seri ISO 6,3 – ISO 10 sınıfındadır, Faster P5065 ile uyumludur ve 250 bar çalışma basıncına uygundur.
5 hatlı V5P çoklu bağlantı nerede kullanılır?
Hasat makinelerinde tabla ile makine arasındaki hatları birlikte bağlamak için tercih edilir. Tabla her söküldüğünde hatları tek tek ayırmak yerine tek kolla bütün bağlantı ayrılır. Plakada toplam 5 hidrolik hat bulunur; tablanın silindir ve motor devreleri tek hareketle bağlanır. Hat bağlantıları UNF/UN (SAE) dişlidir; Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
V5P-5-UKLM hangi parçayla birleşir?
Aynı seriden (V5P) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V5P-5-UKLF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P5065 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
UNF dişli çoklu bağlantı hangi makinelerde kullanılır?
UNF/UN dişler Amerikan (SAE) standardıdır ve bu standartta hidrolik portu olan traktör ve ekipmanlarda adaptörsüz bağlantı sağlar. Takmadan önce karşı rakorun diş ölçüsünü ve sızdırmazlık tipini kontrol edin; UNF dişi gaz dişiyle karıştırılmamalıdır.
Mekanik (kollu) bağlantının avantajı nedir?
Bağlantı kuvvetini kolun mekanizması taşıdığı için bilyeli kilitlerde görülen bilye izi aşınması (brinelling) oluşmaz. Tek kol ile tek hareketle bütün hatlar bağlanır; hattaki artık basıncı yenmek için gereken kuvveti de kol mekanizması sağlar. Bu yüzden bağlama işlemi elle kaplin itmekten çok daha az güç ister.
Mevcut makineye sonradan takılabilir mi?
Evet. Çoklu bağlantı yeni ekipmanlara kolayca monte edilebildiği gibi, tek tek kaplin kullanan mevcut makinelere de sonradan uygulanabilir. Sabit plaka makineye cıvatayla bağlanır, mevcut hortumlar portlara aktarılır. Montajdan önce hat sayısını, gövde ölçüsünü ve bağlantı dişlerini mevcut sistemle karşılaştırın.
Yanlış hat bağlama riski nasıl ortadan kalkar?
Tek tek kaplinlerde hortumlar karışabilir ve örneğin kaldırma hattı devirme hattına takılabilir. Çoklu bağlantıda her kaplinin plakadaki yeri sabittir; plaka yalnızca tek bir konumda bağlanabildiği için hatlar her seferinde aynı eşleşmeyle bağlanır. Bu, hem güvenliği artırır hem de yeni kullanıcıların hata yapma ihtimalini ortadan kaldırır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
