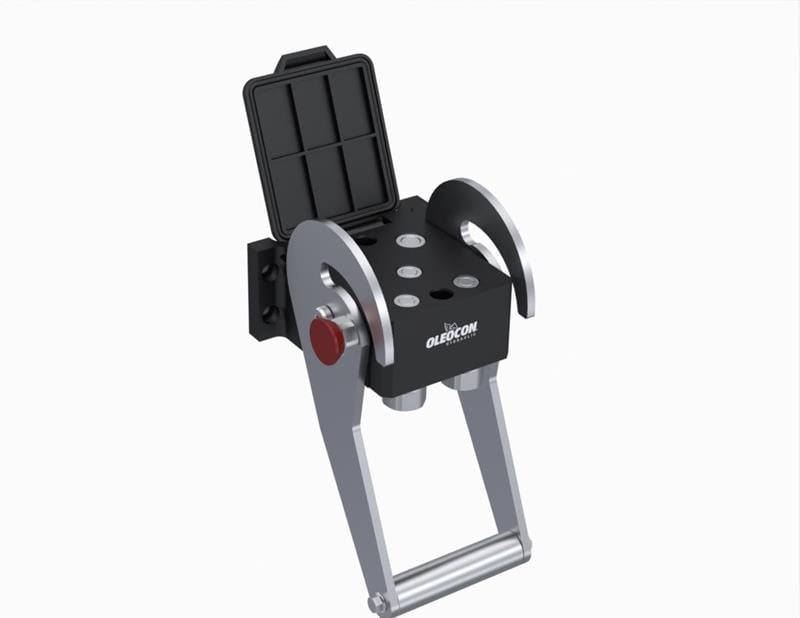

5 hidrolik hattı tek hareketle bağlamak için kullanılan V5P-5-LSDCF, V5P serisinin dişi (sabit) plakasıdır. Plakada 3 adet 6,3 gövde (M14x1,5(8L)) + 2 adet 10 gövde (G1/2") bulunur. ISO 6,3 – ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P5065 ile uyumludur.
5 hatlı V5P çoklu bağlantı nerede kullanılır?
Biçerdöver ile tablası (hububat, mısır, ayçiçeği tablası) arasındaki hidrolik hatların tek hareketle bağlanması için kullanılır. Tabla değişiminde tüm hatlar aynı anda takılıp sökülür, yanlış hat bağlama riski ortadan kalkar. Plakada toplam 5 hidrolik hat bulunur; tablanın silindir ve motor devreleri tek hareketle bağlanır. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V5P-5-LSDCF hangi parçayla birleşir?
Aynı seriden (V5P) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P5065 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Tek tek kaplin yerine neden çoklu bağlantı kullanılır?
5 hattı tek tek bağlamak hem zaman alır hem de hortumların yanlış kaplinlere takılma riskini doğurur; yanlış takılan hat ataşmanın ters çalışmasına yol açar. Çoklu bağlantıda bütün hatlar tek hareketle ve her seferinde aynı eşleşmeyle bağlanır. Ekipman değişim süresi kısalır, bağlantı alanı küçülür ve hortumlar daha düzenli durur.
Mekanik (kollu) bağlantının avantajı nedir?
Bağlantı kuvvetini kolun mekanizması taşıdığı için bilyeli kilitlerde görülen bilye izi aşınması (brinelling) oluşmaz. Tek kol ile tek hareketle bütün hatlar bağlanır; hattaki artık basıncı yenmek için gereken kuvveti de kol mekanizması sağlar. Bu yüzden bağlama işlemi elle kaplin itmekten çok daha az güç ister.
Faster P5065 ile uyumlu mu?
Evet. V5P serisi, piyasada yaygın olan Faster P5065 çoklu bağlantılarla uyumlu (interchange) olacak şekilde üretilir. Bu sayede mevcut makinenizdeki veya ataşmanınızdaki karşı plakayı değiştirmeden kullanılabilir. İlk bağlamada hat sayısı, gövde ölçüsü ve kilitlenmenin tam olduğunu kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
