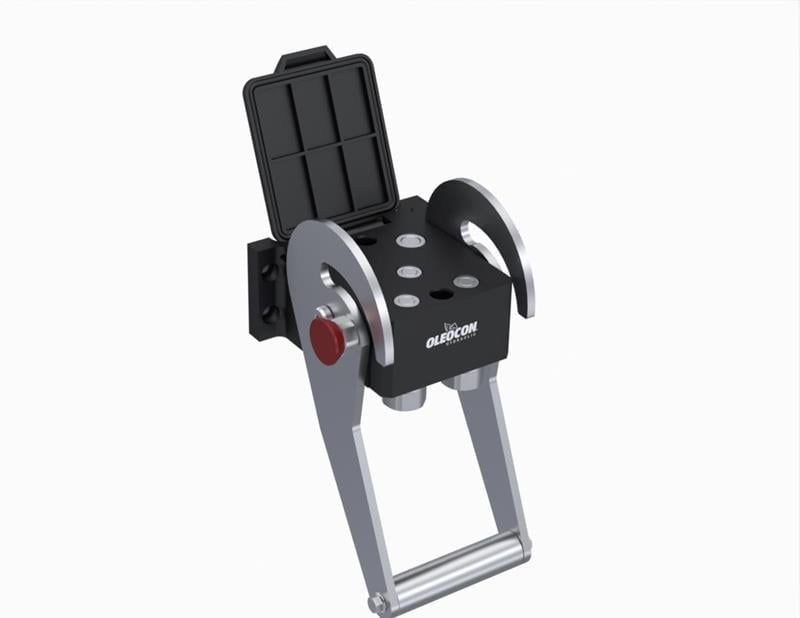

V5P-5-DACF, V5P serisi dişi (sabit) hidrolik çoklu bağlantı plakasıdır (multi coupling). 3 adet 6,3 gövde (G1/4") + 2 adet 10 gövde (G1/2") olmak üzere toplam 5 hidrolik hattı tek kolla, tek hareketle bağlar. Seri ISO 6,3 – ISO 10 sınıfındadır, Faster P5065 ile uyumludur ve 250 bar çalışma basıncına uygundur.
5 hatlı V5P çoklu bağlantı nerede kullanılır?
Hasat makinelerinde tabla ile makine arasındaki hatları birlikte bağlamak için tercih edilir. Tabla her söküldüğünde hatları tek tek ayırmak yerine tek kolla bütün bağlantı ayrılır. Plakada toplam 5 hidrolik hat bulunur; tablanın silindir ve motor devreleri tek hareketle bağlanır. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V5P-5-DACF hangi parçayla birleşir?
Aynı seriden (V5P) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P5065 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Hidrolik dışında başka hatlar da bağlanabilir mi?
Evet. Aynı çoklu bağlantı sistemine hidrolik hatların yanında pnömatik hatlar, su soğutma hatları veya elektrik konnektörleri entegre edilebilir. Isıtıcı, sensör ve indeksleme anahtarı gibi yardımcı cihazlar da sisteme eklenebilir. Böylece ataşmanın bütün bağlantıları tek hareketle yapılır.
Çalışma basıncı ve sıcaklığı nedir?
Seri 250 bar çalışma basıncı ve -20°C ile +100°C akışkan sıcaklığı için tasarlanmıştır. Standart contalar NBR ve PU'dur; farklı akışkan veya sıcaklık için FKM ve EPDM seçenekleri vardır. Devredeki sıcaklık 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Kullanılan portun izin verilen en yüksek basıncını ayrıca kontrol edin.
Bağlarken nelere dikkat edilmelidir?
Önce iki plakanın alın yüzeylerini ve kaplinleri temizleyin. Pompanın durduğundan ve hatta akış olmadığından emin olun. Plakaları kılavuz pimleriyle hizalayıp kolu sonuna kadar çevirin ve emniyet kilidinin oturduğunu kontrol edin. Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
