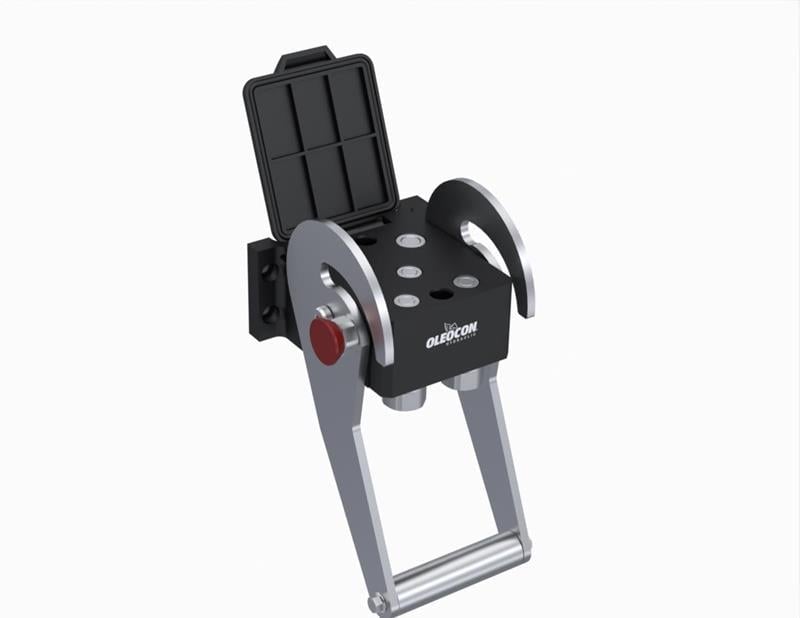

5 hidrolik hattı tek hareketle bağlamak için kullanılan V5P-5-UKLF, V5P serisinin dişi (sabit) plakasıdır. Plakada 3 adet 6,3 gövde (9/16"-18 UNF) + 2 adet 10 gövde (3/4"-16 UNF) bulunur. ISO 6,3 – ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P5065 ile uyumludur.
5 hatlı V5P çoklu bağlantı nerede kullanılır?
Hasat makinelerinde tabla ile makine arasındaki hatları birlikte bağlamak için tercih edilir. Tabla her söküldüğünde hatları tek tek ayırmak yerine tek kolla bütün bağlantı ayrılır. Plakada toplam 5 hidrolik hat bulunur; tablanın silindir ve motor devreleri tek hareketle bağlanır. Hat bağlantıları UNF/UN (SAE) dişlidir; Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
V5P-5-UKLF hangi parçayla birleşir?
Aynı seriden (V5P) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V5P-5-UKLM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P5065 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
UNF dişli çoklu bağlantı hangi makinelerde kullanılır?
UNF/UN dişler Amerikan (SAE) standardıdır ve bu standartta hidrolik portu olan traktör ve ekipmanlarda adaptörsüz bağlantı sağlar. Takmadan önce karşı rakorun diş ölçüsünü ve sızdırmazlık tipini kontrol edin; UNF dişi gaz dişiyle karıştırılmamalıdır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Düz alınlı (flat face) kaplinlerin faydası nedir?
Çoklu bağlantıdaki kaplinlerin valfleri düz alınlıdır. Ön yüzde kir tutacak boşluk olmadığı için bağlamadan önce tek hareketle silinebilir; ayırmada neredeyse yağ damlamaz ve bağlarken sisteme hava ya da kir girmez. Tarla ve şantiye gibi tozlu ortamlarda bu, pompa ve valflerin ömrünü doğrudan uzatır.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Kullanılan bağlantı portunun izin verilen en yüksek çalışma basıncını kontrol edin.
