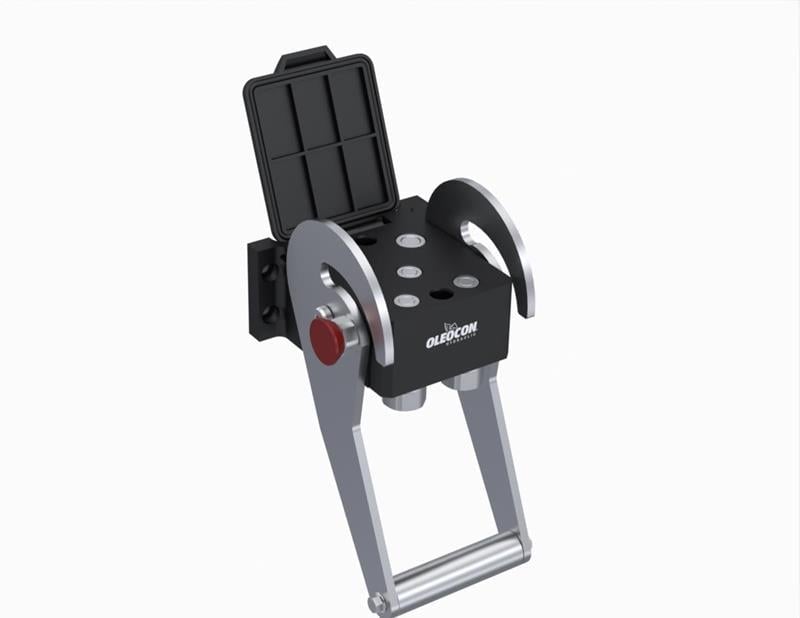

Oleocon V5P-4-UKLF, 4 hattı aynı anda bağlayan dişi (sabit) çoklu bağlantıdır. Hat düzeni: 2 adet 6,3 gövde (9/16"-18 UNF) + 2 adet 10 gövde (3/4"-16 UNF). Düz alınlı kaplinleri sayesinde ayırmada yağ damlatmaz; emniyet düzenekli kolu bağlantının kendiliğinden ayrılmasını önler. Faster P5065 ile uyumludur.
4 hatlı V5P çoklu bağlantı nerede kullanılır?
Hasat makinelerinde tabla ile makine arasındaki hatları birlikte bağlamak için tercih edilir. Tabla her söküldüğünde hatları tek tek ayırmak yerine tek kolla bütün bağlantı ayrılır. Plakada toplam 4 hidrolik hat bulunur; tablanın silindir ve motor devreleri tek hareketle bağlanır. Hat bağlantıları UNF/UN (SAE) dişlidir; Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
V5P-4-UKLF hangi parçayla birleşir?
Aynı seriden (V5P) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P5065 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
UNF dişli çoklu bağlantı hangi makinelerde kullanılır?
UNF/UN dişler Amerikan (SAE) standardıdır ve bu standartta hidrolik portu olan traktör ve ekipmanlarda adaptörsüz bağlantı sağlar. Takmadan önce karşı rakorun diş ölçüsünü ve sızdırmazlık tipini kontrol edin; UNF dişi gaz dişiyle karıştırılmamalıdır.
Bağlarken nelere dikkat edilmelidir?
Önce iki plakanın alın yüzeylerini ve kaplinleri temizleyin. Pompanın durduğundan ve hatta akış olmadığından emin olun. Plakaları kılavuz pimleriyle hizalayıp kolu sonuna kadar çevirin ve emniyet kilidinin oturduğunu kontrol edin. Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Yanlış hat bağlama riski nasıl ortadan kalkar?
Tek tek kaplinlerde hortumlar karışabilir ve örneğin kaldırma hattı devirme hattına takılabilir. Çoklu bağlantıda her kaplinin plakadaki yeri sabittir; plaka yalnızca tek bir konumda bağlanabildiği için hatlar her seferinde aynı eşleşmeyle bağlanır. Bu, hem güvenliği artırır hem de yeni kullanıcıların hata yapma ihtimalini ortadan kaldırır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan bağlantı portunun izin verilen en yüksek çalışma basıncını kontrol edin.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
