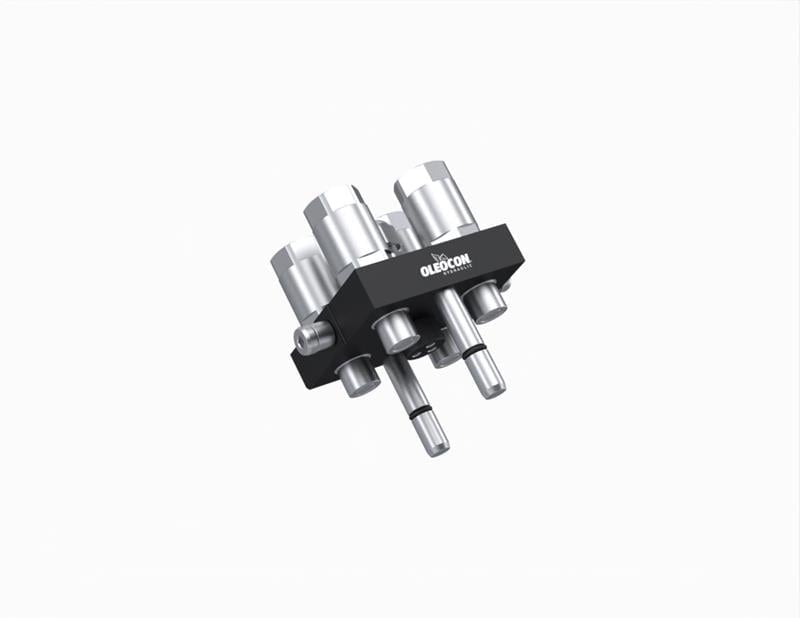

5 hidrolik hattı tek hareketle bağlamak için kullanılan V5EP-5-LYM, V5EP serisinin erkek (hareketli) plakasıdır. Plakada 4 adet 10 gövde (M22x1,5(15L)) + 1 adet 12,5 gövde (M22x1,5(15L)) bulunur. ISO 10 + elektrik soketi sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506-x ile uyumludur.
5 hatlı V5EP çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyona ek olarak bir yardımcı hat gereken ekipmanlar için uygundur; beş hattı tek kolla birlikte bağlar. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır.
Sık sorulan sorular
V5EP-5-LYM hangi parçayla birleşir?
Aynı seriden (V5EP) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V5EP-5-LYF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506-x ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Kaplinlerden biri arızalanırsa bütün plaka mı değişir?
Hayır. Çoklu bağlantının tasarımı, plakadaki kaplinlerin bakımını ve tek tek değiştirilmesini kolaylaştırır. Arızalı kaplin veya contası değiştirilerek plaka kullanılmaya devam edilir. Ayrıkken plakaları korumak için koruyucu kapak ve park istasyonu seçenekleri de mevcuttur.
Mevcut makineye sonradan takılabilir mi?
Evet. Çoklu bağlantı yeni ekipmanlara kolayca monte edilebildiği gibi, tek tek kaplin kullanan mevcut makinelere de sonradan uygulanabilir. Sabit plaka makineye cıvatayla bağlanır, mevcut hortumlar portlara aktarılır. Montajdan önce hat sayısını, gövde ölçüsünü ve bağlantı dişlerini mevcut sistemle karşılaştırın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
