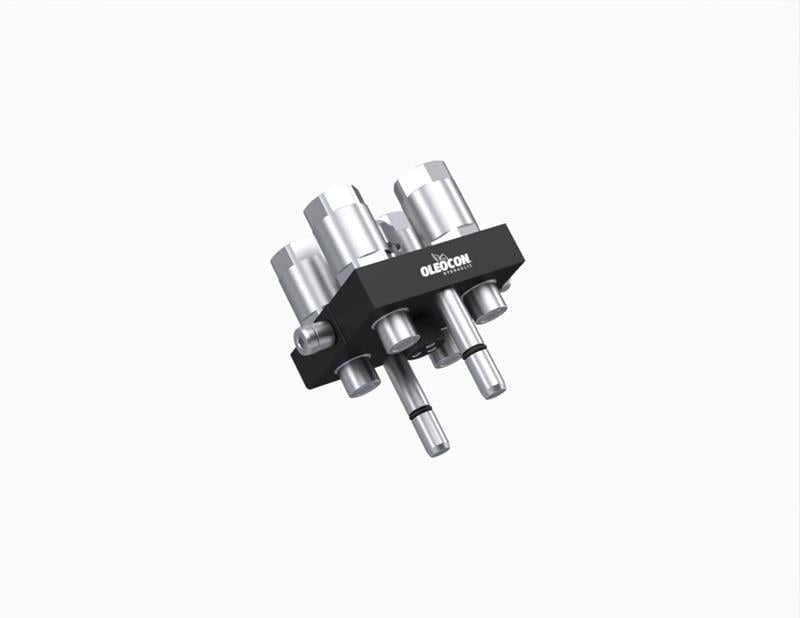

4 hidrolik hattı ve 3 pinli elektrik soketini tek hareketle bağlamak için kullanılan V5EP-4/1-LYM, V5EP serisinin erkek (hareketli) plakasıdır. Plakada 4 adet 10 gövde (M22x1,5(15L)) bulunur. ISO 10 + elektrik soketi sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506-x ile uyumludur.
4 hatlı V5EP çoklu bağlantı nerede kullanılır?
Dört hatlı yapısıyla iki fonksiyonlu traktör ön yükleyicilerinin (kaldırma ve kepçe devirme) standart bağlantısıdır. Mini damperlerin ataşmanlarında, kar küreme ve yol süpürge ekipmanlarında ve kamyon üstü vinçlerde de kullanılır. Hidrolik hatlara ek olarak 3 pinli elektrik soketi de aynı plakada bağlanır; ataşmanın aydınlatma, sensör veya valf kumandası ayrı fiş takmaya gerek kalmadan çalışır. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır.
Sık sorulan sorular
V5EP-4/1-LYM hangi parçayla birleşir?
Aynı seriden (V5EP) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V5EP-4/1-LYF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506-x ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
3 pinli elektrik soketi ne işe yarar?
Elektrik soketi hidrolik hatlarla aynı plakada yer alır ve plaka bağlandığında elektrik bağlantısı da kendiliğinden yapılır. Ataşmanın lambaları, sensörleri, elektrikli valf kumandaları veya tabla kontrolleri için ayrı fiş takmaya gerek kalmaz. Ekipman değişiminde unutulan veya yanlış takılan kablo sorunu ortadan kalkar.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Hidrolik dışında başka hatlar da bağlanabilir mi?
Evet. Aynı çoklu bağlantı sistemine hidrolik hatların yanında pnömatik hatlar, su soğutma hatları veya elektrik konnektörleri entegre edilebilir. Isıtıcı, sensör ve indeksleme anahtarı gibi yardımcı cihazlar da sisteme eklenebilir. Böylece ataşmanın bütün bağlantıları tek hareketle yapılır.
Çoklu bağlantı hangi makinelerde kullanılır?
En yaygın kullanım traktör ön yükleyicileridir (iki fonksiyon için 4 hat, üç fonksiyon için 6 ve üzeri hat). Bunun yanında biçerdöver tablaları, mini damperler, kompakt ve yıkım ekskavatörleri, kar küreme ve yol süpürge ekipmanları, kamyon üstü vinçler, çöp kamyonları ve orman makinelerinde kullanılır.
Yanlış hat bağlama riski nasıl ortadan kalkar?
Tek tek kaplinlerde hortumlar karışabilir ve örneğin kaldırma hattı devirme hattına takılabilir. Çoklu bağlantıda her kaplinin plakadaki yeri sabittir; plaka yalnızca tek bir konumda bağlanabildiği için hatlar her seferinde aynı eşleşmeyle bağlanır. Bu, hem güvenliği artırır hem de yeni kullanıcıların hata yapma ihtimalini ortadan kaldırır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
