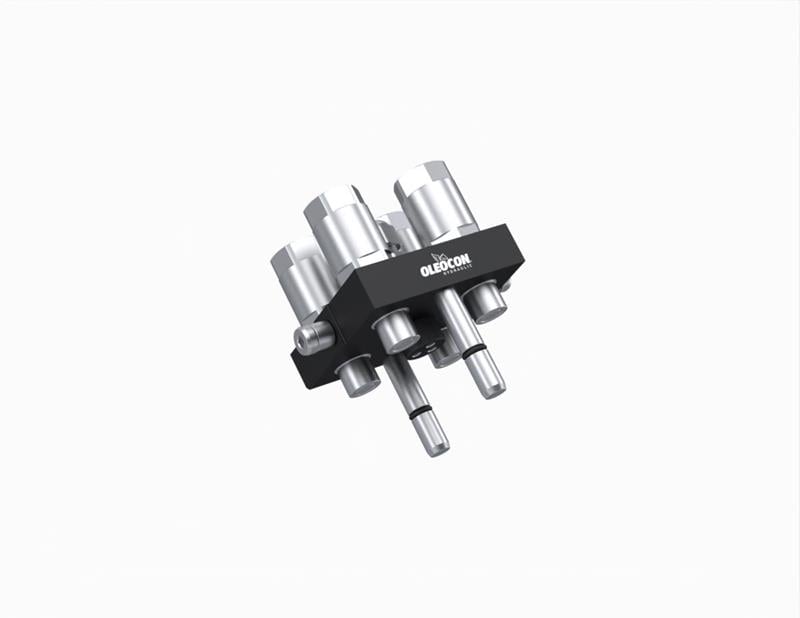

4 hidrolik hattı ve 3 pinli elektrik soketini tek hareketle bağlamak için kullanılan V5EP-4/1-DCM, V5EP serisinin erkek (hareketli) plakasıdır. Plakada 4 adet 10 gövde (G1/2") bulunur. ISO 10 + elektrik soketi sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506-x ile uyumludur.
4 hatlı V5EP çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hidrolik hatlara ek olarak 3 pinli elektrik soketi de aynı plakada bağlanır; ataşmanın aydınlatma, sensör veya valf kumandası ayrı fiş takmaya gerek kalmadan çalışır. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V5EP-4/1-DCM hangi parçayla birleşir?
Aynı seriden (V5EP) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V5EP-4/1-DCF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506-x ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
3 pinli elektrik soketi ne işe yarar?
Elektrik soketi hidrolik hatlarla aynı plakada yer alır ve plaka bağlandığında elektrik bağlantısı da kendiliğinden yapılır. Ataşmanın lambaları, sensörleri, elektrikli valf kumandaları veya tabla kontrolleri için ayrı fiş takmaya gerek kalmaz. Ekipman değişiminde unutulan veya yanlış takılan kablo sorunu ortadan kalkar.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Düz alınlı (flat face) kaplinlerin faydası nedir?
Çoklu bağlantıdaki kaplinlerin valfleri düz alınlıdır. Ön yüzde kir tutacak boşluk olmadığı için bağlamadan önce tek hareketle silinebilir; ayırmada neredeyse yağ damlamaz ve bağlarken sisteme hava ya da kir girmez. Tarla ve şantiye gibi tozlu ortamlarda bu, pompa ve valflerin ömrünü doğrudan uzatır.
Faster P506-x ile uyumlu mu?
Evet. V5EP serisi, piyasada yaygın olan Faster P506-x çoklu bağlantılarla uyumlu (interchange) olacak şekilde üretilir. Bu sayede mevcut makinenizdeki veya ataşmanınızdaki karşı plakayı değiştirmeden kullanılabilir. İlk bağlamada hat sayısı, gövde ölçüsü ve kilitlenmenin tam olduğunu kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
