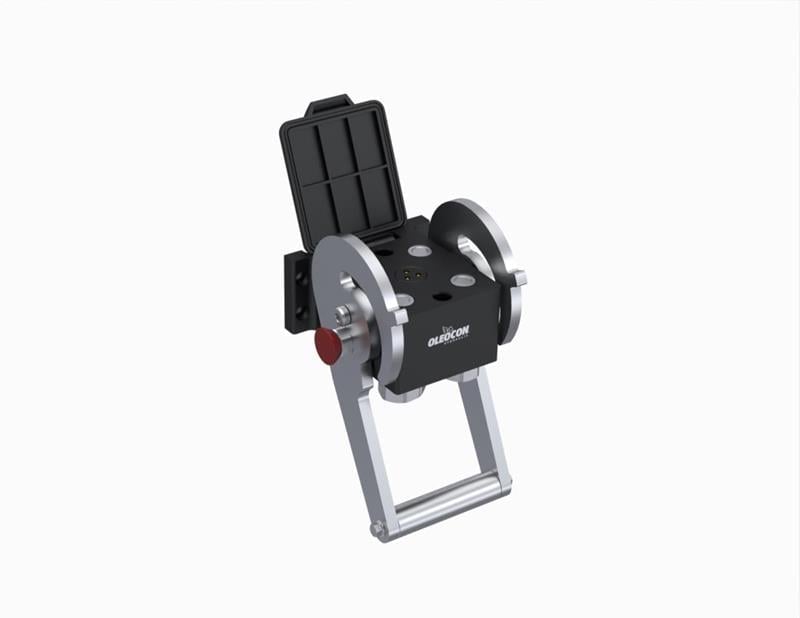

V5EP-4-LYF, V5EP serisi dişi (sabit) hidrolik çoklu bağlantı plakasıdır (multi coupling). 4 adet 10 gövde (M22x1,5(15L)) olmak üzere toplam 4 hidrolik hattı tek kolla, tek hareketle bağlar. Seri ISO 10 + elektrik soketi sınıfındadır, Faster P506-x ile uyumludur ve 250 bar çalışma basıncına uygundur.
4 hatlı V5EP çoklu bağlantı nerede kullanılır?
Dört hatlı yapısıyla iki fonksiyonlu traktör ön yükleyicilerinin (kaldırma ve kepçe devirme) standart bağlantısıdır. Mini damperlerin ataşmanlarında, kar küreme ve yol süpürge ekipmanlarında ve kamyon üstü vinçlerde de kullanılır. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır.
Sık sorulan sorular
V5EP-4-LYF hangi parçayla birleşir?
Aynı seriden (V5EP) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V5EP-4-LYM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506-x ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Tek tek kaplin yerine neden çoklu bağlantı kullanılır?
4 hattı tek tek bağlamak hem zaman alır hem de hortumların yanlış kaplinlere takılma riskini doğurur; yanlış takılan hat ataşmanın ters çalışmasına yol açar. Çoklu bağlantıda bütün hatlar tek hareketle ve her seferinde aynı eşleşmeyle bağlanır. Ekipman değişim süresi kısalır, bağlantı alanı küçülür ve hortumlar daha düzenli durur.
Hat basınç altındayken bağlanabilir mi?
Ürün, artık basınç altında bağlantıya yalnızca erkek taraf için izin verir; yani ataşman hortumlarında kalan basınç bağlamayı engellemez. Ancak pompa çalışırken, yani dinamik basınç veya akış varken bağlama ve ayırma kesinlikle yapılmamalıdır. Dişi taraf ayrıkken yüksek darbeli basınca maruz bırakılmamalıdır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
