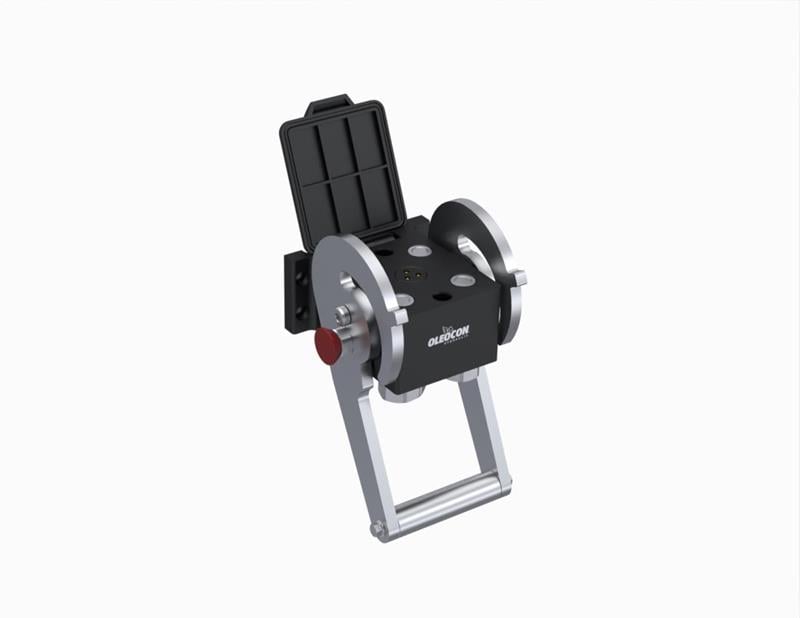

4 hidrolik hattı ve 3 pinli elektrik soketini tek hareketle bağlamak için kullanılan V5EP-4/1-DBF, V5EP serisinin dişi (sabit) plakasıdır. Plakada 4 adet 10 gövde (G3/8") bulunur. ISO 10 + elektrik soketi sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506-x ile uyumludur.
4 hatlı V5EP çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hidrolik hatlara ek olarak 3 pinli elektrik soketi de aynı plakada bağlanır; ataşmanın aydınlatma, sensör veya valf kumandası ayrı fiş takmaya gerek kalmadan çalışır. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V5EP-4/1-DBF hangi parçayla birleşir?
Aynı seriden (V5EP) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V5EP-4/1-DBM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506-x ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
3 pinli elektrik soketi ne işe yarar?
Elektrik soketi hidrolik hatlarla aynı plakada yer alır ve plaka bağlandığında elektrik bağlantısı da kendiliğinden yapılır. Ataşmanın lambaları, sensörleri, elektrikli valf kumandaları veya tabla kontrolleri için ayrı fiş takmaya gerek kalmaz. Ekipman değişiminde unutulan veya yanlış takılan kablo sorunu ortadan kalkar.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Kaplinlerden biri arızalanırsa bütün plaka mı değişir?
Hayır. Çoklu bağlantının tasarımı, plakadaki kaplinlerin bakımını ve tek tek değiştirilmesini kolaylaştırır. Arızalı kaplin veya contası değiştirilerek plaka kullanılmaya devam edilir. Ayrıkken plakaları korumak için koruyucu kapak ve park istasyonu seçenekleri de mevcuttur.
Hidrolik dışında başka hatlar da bağlanabilir mi?
Evet. Aynı çoklu bağlantı sistemine hidrolik hatların yanında pnömatik hatlar, su soğutma hatları veya elektrik konnektörleri entegre edilebilir. Isıtıcı, sensör ve indeksleme anahtarı gibi yardımcı cihazlar da sisteme eklenebilir. Böylece ataşmanın bütün bağlantıları tek hareketle yapılır.
Mevcut makineye sonradan takılabilir mi?
Evet. Çoklu bağlantı yeni ekipmanlara kolayca monte edilebildiği gibi, tek tek kaplin kullanan mevcut makinelere de sonradan uygulanabilir. Sabit plaka makineye cıvatayla bağlanır, mevcut hortumlar portlara aktarılır. Montajdan önce hat sayısını, gövde ölçüsünü ve bağlantı dişlerini mevcut sistemle karşılaştırın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
