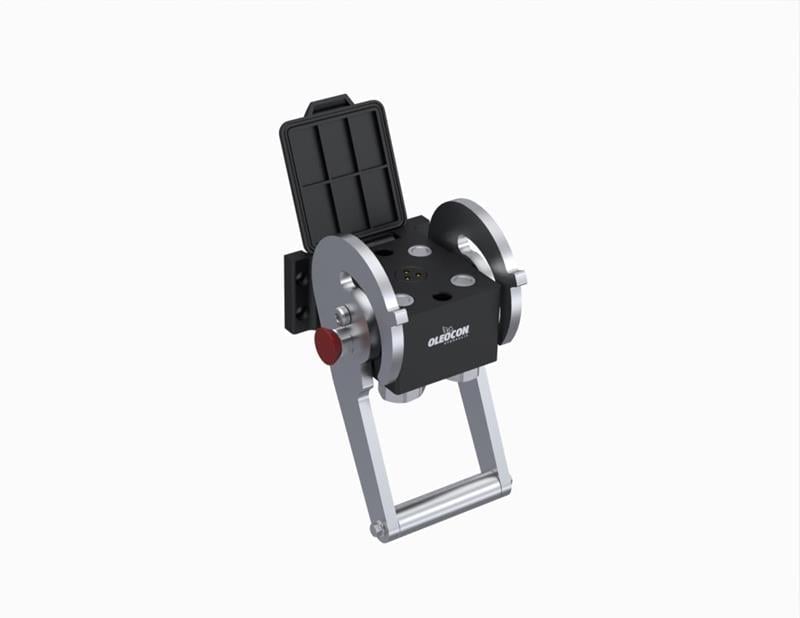

5 hidrolik hattı tek hareketle bağlamak için kullanılan V5EP-5-DBCF, V5EP serisinin dişi (sabit) plakasıdır. Plakada 4 adet 10 gövde (G3/8") + 1 adet 12,5 gövde (G1/2") bulunur. ISO 10 + elektrik soketi sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506-x ile uyumludur.
5 hatlı V5EP çoklu bağlantı nerede kullanılır?
Beş hatlı yapısı iki fonksiyon ile ek bir dönüş veya yardımcı hattı birlikte bağlamaya uygundur. Hasat tablaları ve çok fonksiyonlu belediye ekipmanlarında kullanılır. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V5EP-5-DBCF hangi parçayla birleşir?
Aynı seriden (V5EP) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V5EP-5-DBCM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506-x ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Tek tek kaplin yerine neden çoklu bağlantı kullanılır?
5 hattı tek tek bağlamak hem zaman alır hem de hortumların yanlış kaplinlere takılma riskini doğurur; yanlış takılan hat ataşmanın ters çalışmasına yol açar. Çoklu bağlantıda bütün hatlar tek hareketle ve her seferinde aynı eşleşmeyle bağlanır. Ekipman değişim süresi kısalır, bağlantı alanı küçülür ve hortumlar daha düzenli durur.
Kilitleme kolu nasıl güvenli hale gelir?
Plakalar kolla birbirine çekilip bağlandıktan sonra emniyet düzeneği kolu kilitli konumda tutar. Böylece titreşim, çarpma veya hortumların gerilmesi sırasında bağlantı kendiliğinden ayrılmaz. Kol tam kilitli konuma gelmeden makineyi çalıştırmayın; yarım bağlı plaka hatları tam açmaz.
Mekanik (kollu) bağlantının avantajı nedir?
Bağlantı kuvvetini kolun mekanizması taşıdığı için bilyeli kilitlerde görülen bilye izi aşınması (brinelling) oluşmaz. Tek kol ile tek hareketle bütün hatlar bağlanır; hattaki artık basıncı yenmek için gereken kuvveti de kol mekanizması sağlar. Bu yüzden bağlama işlemi elle kaplin itmekten çok daha az güç ister.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
