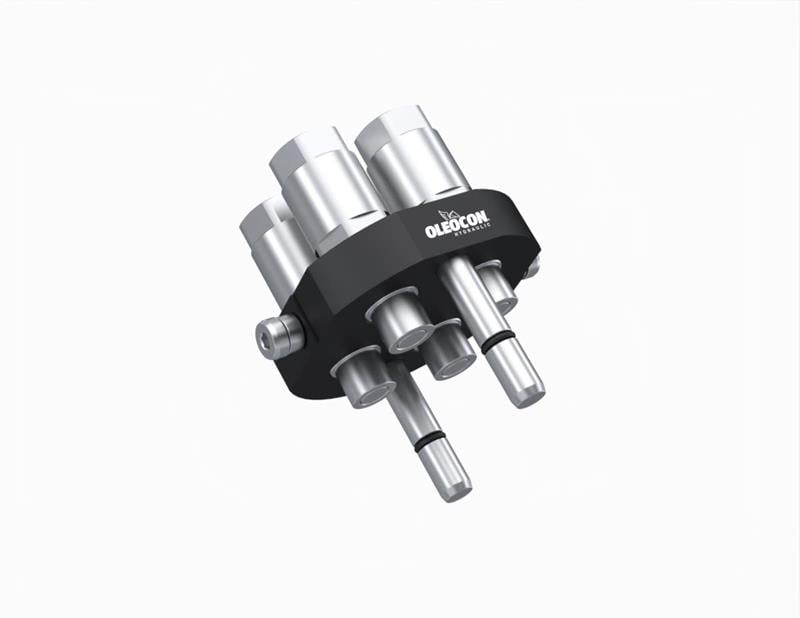

4 hidrolik hattı tek hareketle bağlamak için kullanılan V4P-4-NBM, V4P serisinin erkek (hareketli) plakasıdır. Plakada 4 adet 10 gövde (Npt 3/8") bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506 ile uyumludur.
4 hatlı V4P çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V4P-4-NBM hangi parçayla birleşir?
Aynı seriden (V4P) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V4P-4-NBF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Tek tek kaplin yerine neden çoklu bağlantı kullanılır?
4 hattı tek tek bağlamak hem zaman alır hem de hortumların yanlış kaplinlere takılma riskini doğurur; yanlış takılan hat ataşmanın ters çalışmasına yol açar. Çoklu bağlantıda bütün hatlar tek hareketle ve her seferinde aynı eşleşmeyle bağlanır. Ekipman değişim süresi kısalır, bağlantı alanı küçülür ve hortumlar daha düzenli durur.
Hat basınç altındayken bağlanabilir mi?
Ürün, artık basınç altında bağlantıya yalnızca erkek taraf için izin verir; yani ataşman hortumlarında kalan basınç bağlamayı engellemez. Ancak pompa çalışırken, yani dinamik basınç veya akış varken bağlama ve ayırma kesinlikle yapılmamalıdır. Dişi taraf ayrıkken yüksek darbeli basınca maruz bırakılmamalıdır.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
