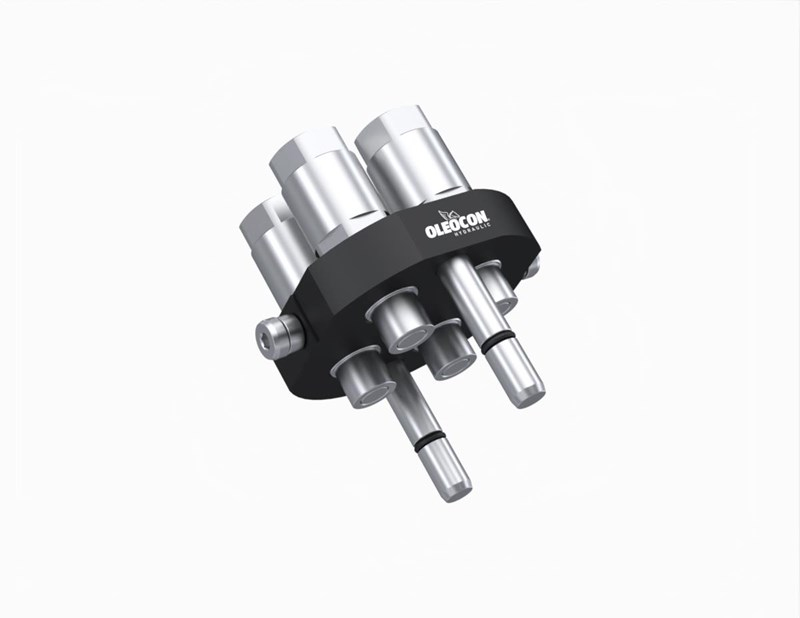

Oleocon V4P-4-LYM, 4 hattı aynı anda bağlayan erkek (hareketli) çoklu bağlantıdır. Hat düzeni: 4 adet 10 gövde (M22x1,5(15L)). Düz alınlı kaplinleri sayesinde ayırmada yağ damlatmaz; emniyet düzenekli kolu bağlantının kendiliğinden ayrılmasını önler. Faster P506 ile uyumludur.
4 hatlı V4P çoklu bağlantı nerede kullanılır?
Dört hatlı yapısıyla iki fonksiyonlu traktör ön yükleyicilerinin (kaldırma ve kepçe devirme) standart bağlantısıdır. Mini damperlerin ataşmanlarında, kar küreme ve yol süpürge ekipmanlarında ve kamyon üstü vinçlerde de kullanılır. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır.
Sık sorulan sorular
V4P-4-LYM hangi parçayla birleşir?
Aynı seriden (V4P) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V4P-4-LYF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Hat basınç altındayken bağlanabilir mi?
Ürün, artık basınç altında bağlantıya yalnızca erkek taraf için izin verir; yani ataşman hortumlarında kalan basınç bağlamayı engellemez. Ancak pompa çalışırken, yani dinamik basınç veya akış varken bağlama ve ayırma kesinlikle yapılmamalıdır. Dişi taraf ayrıkken yüksek darbeli basınca maruz bırakılmamalıdır.
Kilitleme kolu nasıl güvenli hale gelir?
Plakalar kolla birbirine çekilip bağlandıktan sonra emniyet düzeneği kolu kilitli konumda tutar. Böylece titreşim, çarpma veya hortumların gerilmesi sırasında bağlantı kendiliğinden ayrılmaz. Kol tam kilitli konuma gelmeden makineyi çalıştırmayın; yarım bağlı plaka hatları tam açmaz.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
