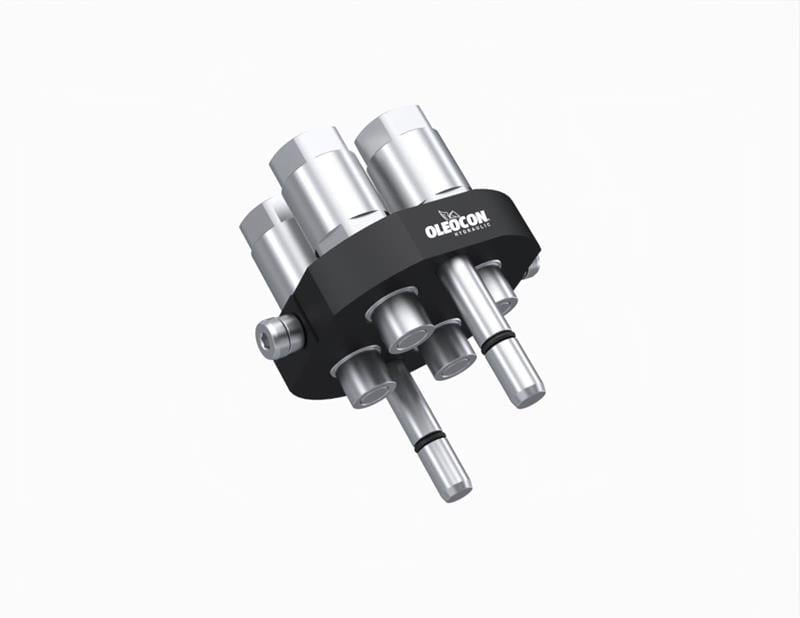

4 hidrolik hattı tek hareketle bağlamak için kullanılan V4P-4-SVM, V4P serisinin erkek (hareketli) plakasıdır. Plakada 4 adet 10 gövde (M20x1,5(12S)) bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506 ile uyumludur.
4 hatlı V4P çoklu bağlantı nerede kullanılır?
Dört hatlı yapısıyla iki fonksiyonlu traktör ön yükleyicilerinin (kaldırma ve kepçe devirme) standart bağlantısıdır. Mini damperlerin ataşmanlarında, kar küreme ve yol süpürge ekipmanlarında ve kamyon üstü vinçlerde de kullanılır. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır.
Sık sorulan sorular
V4P-4-SVM hangi parçayla birleşir?
Aynı seriden (V4P) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V4P-4-SVF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Düz alınlı (flat face) kaplinlerin faydası nedir?
Çoklu bağlantıdaki kaplinlerin valfleri düz alınlıdır. Ön yüzde kir tutacak boşluk olmadığı için bağlamadan önce tek hareketle silinebilir; ayırmada neredeyse yağ damlamaz ve bağlarken sisteme hava ya da kir girmez. Tarla ve şantiye gibi tozlu ortamlarda bu, pompa ve valflerin ömrünü doğrudan uzatır.
Kilitleme kolu nasıl güvenli hale gelir?
Plakalar kolla birbirine çekilip bağlandıktan sonra emniyet düzeneği kolu kilitli konumda tutar. Böylece titreşim, çarpma veya hortumların gerilmesi sırasında bağlantı kendiliğinden ayrılmaz. Kol tam kilitli konuma gelmeden makineyi çalıştırmayın; yarım bağlı plaka hatları tam açmaz.
Kaplinlerden biri arızalanırsa bütün plaka mı değişir?
Hayır. Çoklu bağlantının tasarımı, plakadaki kaplinlerin bakımını ve tek tek değiştirilmesini kolaylaştırır. Arızalı kaplin veya contası değiştirilerek plaka kullanılmaya devam edilir. Ayrıkken plakaları korumak için koruyucu kapak ve park istasyonu seçenekleri de mevcuttur.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Kullanılan bağlantı portunun izin verilen en yüksek çalışma basıncını kontrol edin.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
