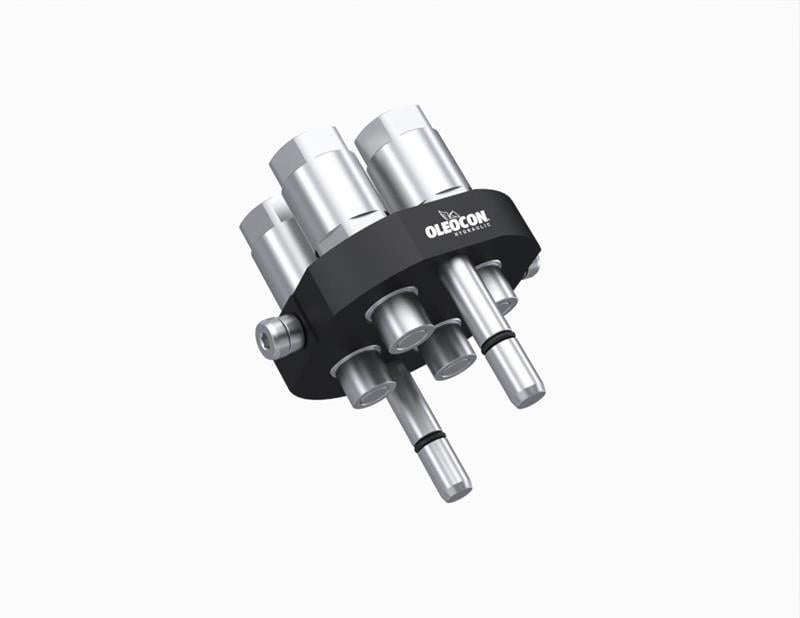

V4P-4-OPM, V4P serisi erkek (hareketli) hidrolik çoklu bağlantı plakasıdır (multi coupling). 4 adet 10 gövde (13/16"-16 UN erkek (hareketli) ORFS) olmak üzere toplam 4 hidrolik hattı tek kolla, tek hareketle bağlar. Seri ISO 10 sınıfındadır, Faster P506 ile uyumludur ve 250 bar çalışma basıncına uygundur.
4 hatlı V4P çoklu bağlantı nerede kullanılır?
Dört hatlı yapısıyla iki fonksiyonlu traktör ön yükleyicilerinin (kaldırma ve kepçe devirme) standart bağlantısıdır. Mini damperlerin ataşmanlarında, kar küreme ve yol süpürge ekipmanlarında ve kamyon üstü vinçlerde de kullanılır. Hat bağlantıları erkek ORFS (O-ringli alın sızdırmazlık, ISO 8434-3) uçludur; O-ringli ORFS somunlu hortumlar doğrudan takılır.
Sık sorulan sorular
V4P-4-OPM hangi parçayla birleşir?
Aynı seriden (V4P) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V4P-4-OPF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
ORFS bağlantı nedir, neden tercih edilir?
ORFS (O-Ring Face Seal), sızdırmazlığı alındaki O-ring ile sağlayan bağlantıdır (ISO 8434-3). Titreşimli ve yüksek basınçlı hatlarda metal-metal konik bağlantılara göre daha iyi sızdırmazlık verir; bu yüzden hasat makinelerinde yaygındır. O-ring her sökme-takmada kontrol edilmeli, hasarlıysa değiştirilmelidir.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Mevcut makineye sonradan takılabilir mi?
Evet. Çoklu bağlantı yeni ekipmanlara kolayca monte edilebildiği gibi, tek tek kaplin kullanan mevcut makinelere de sonradan uygulanabilir. Sabit plaka makineye cıvatayla bağlanır, mevcut hortumlar portlara aktarılır. Montajdan önce hat sayısını, gövde ölçüsünü ve bağlantı dişlerini mevcut sistemle karşılaştırın.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Kullanılan bağlantı portunun izin verilen en yüksek çalışma basıncını kontrol edin.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
