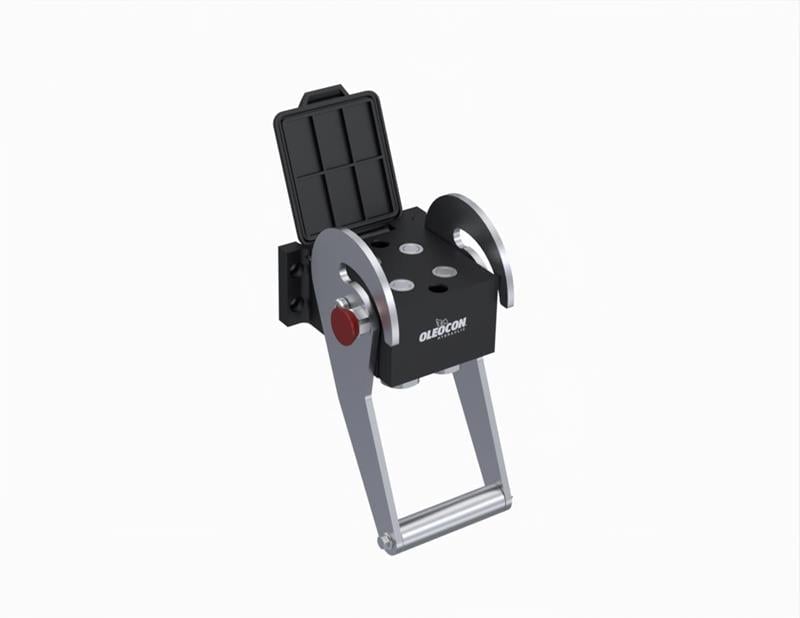

4 hidrolik hattı tek hareketle bağlamak için kullanılan V4P-4-LUF, V4P serisinin dişi (sabit) plakasıdır. Plakada 4 adet 10 gövde (M18x1,5(12L)) bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506 ile uyumludur.
4 hatlı V4P çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır.
Sık sorulan sorular
V4P-4-LUF hangi parçayla birleşir?
Aynı seriden (V4P) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V4P-4-LUM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Mekanik (kollu) bağlantının avantajı nedir?
Bağlantı kuvvetini kolun mekanizması taşıdığı için bilyeli kilitlerde görülen bilye izi aşınması (brinelling) oluşmaz. Tek kol ile tek hareketle bütün hatlar bağlanır; hattaki artık basıncı yenmek için gereken kuvveti de kol mekanizması sağlar. Bu yüzden bağlama işlemi elle kaplin itmekten çok daha az güç ister.
Çoklu bağlantı hangi makinelerde kullanılır?
En yaygın kullanım traktör ön yükleyicileridir (iki fonksiyon için 4 hat, üç fonksiyon için 6 ve üzeri hat). Bunun yanında biçerdöver tablaları, mini damperler, kompakt ve yıkım ekskavatörleri, kar küreme ve yol süpürge ekipmanları, kamyon üstü vinçler, çöp kamyonları ve orman makinelerinde kullanılır.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
