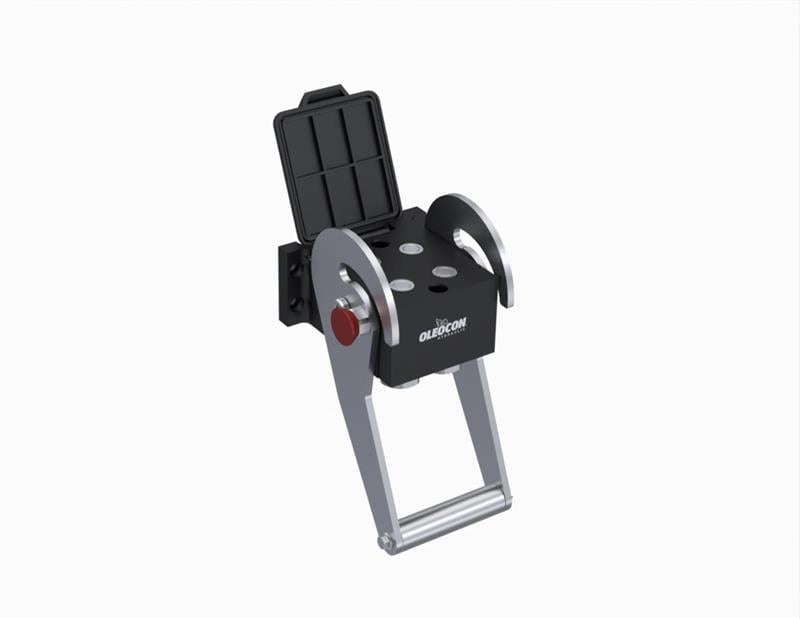

4 hidrolik hattı tek hareketle bağlamak için kullanılan V4P-4-OPF, V4P serisinin dişi (sabit) plakasıdır. Plakada 4 adet 10 gövde (13/16"-16 UN erkek ORFS) bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P506 ile uyumludur.
4 hatlı V4P çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları erkek ORFS (O-ringli alın sızdırmazlık, ISO 8434-3) uçludur; O-ringli ORFS somunlu hortumlar doğrudan takılır.
Sık sorulan sorular
V4P-4-OPF hangi parçayla birleşir?
Aynı seriden (V4P) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V4P-4-OPM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P506 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
ORFS bağlantı nedir, neden tercih edilir?
ORFS (O-Ring Face Seal), sızdırmazlığı alındaki O-ring ile sağlayan bağlantıdır (ISO 8434-3). Titreşimli ve yüksek basınçlı hatlarda metal-metal konik bağlantılara göre daha iyi sızdırmazlık verir; bu yüzden hasat makinelerinde yaygındır. O-ring her sökme-takmada kontrol edilmeli, hasarlıysa değiştirilmelidir.
Kilitleme kolu nasıl güvenli hale gelir?
Plakalar kolla birbirine çekilip bağlandıktan sonra emniyet düzeneği kolu kilitli konumda tutar. Böylece titreşim, çarpma veya hortumların gerilmesi sırasında bağlantı kendiliğinden ayrılmaz. Kol tam kilitli konuma gelmeden makineyi çalıştırmayın; yarım bağlı plaka hatları tam açmaz.
Bağlarken nelere dikkat edilmelidir?
Önce iki plakanın alın yüzeylerini ve kaplinleri temizleyin. Pompanın durduğundan ve hatta akış olmadığından emin olun. Plakaları kılavuz pimleriyle hizalayıp kolu sonuna kadar çevirin ve emniyet kilidinin oturduğunu kontrol edin. Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
Yanlış hat bağlama riski nasıl ortadan kalkar?
Tek tek kaplinlerde hortumlar karışabilir ve örneğin kaldırma hattı devirme hattına takılabilir. Çoklu bağlantıda her kaplinin plakadaki yeri sabittir; plaka yalnızca tek bir konumda bağlanabildiği için hatlar her seferinde aynı eşleşmeyle bağlanır. Bu, hem güvenliği artırır hem de yeni kullanıcıların hata yapma ihtimalini ortadan kaldırır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
