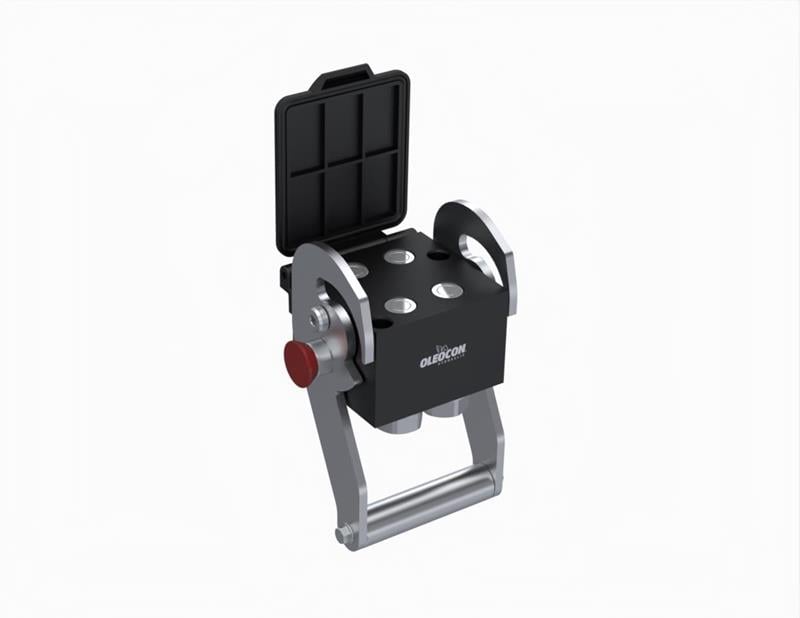

4 hidrolik hattı tek hareketle bağlamak için kullanılan V4MP-4-OJF, V4MP serisinin dişi (sabit) plakasıdır. Plakada 4 adet 10 gövde (11/16"-16 UN erkek ORFS) bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P406A ile uyumludur.
4 hatlı V4MP çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları erkek ORFS (O-ringli alın sızdırmazlık, ISO 8434-3) uçludur; O-ringli ORFS somunlu hortumlar doğrudan takılır.
Sık sorulan sorular
V4MP-4-OJF hangi parçayla birleşir?
Aynı seriden (V4MP) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V4MP-4-OJM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P406A ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
ORFS bağlantı nedir, neden tercih edilir?
ORFS (O-Ring Face Seal), sızdırmazlığı alındaki O-ring ile sağlayan bağlantıdır (ISO 8434-3). Titreşimli ve yüksek basınçlı hatlarda metal-metal konik bağlantılara göre daha iyi sızdırmazlık verir; bu yüzden hasat makinelerinde yaygındır. O-ring her sökme-takmada kontrol edilmeli, hasarlıysa değiştirilmelidir.
Kaplinlerden biri arızalanırsa bütün plaka mı değişir?
Hayır. Çoklu bağlantının tasarımı, plakadaki kaplinlerin bakımını ve tek tek değiştirilmesini kolaylaştırır. Arızalı kaplin veya contası değiştirilerek plaka kullanılmaya devam edilir. Ayrıkken plakaları korumak için koruyucu kapak ve park istasyonu seçenekleri de mevcuttur.
Hidrolik dışında başka hatlar da bağlanabilir mi?
Evet. Aynı çoklu bağlantı sistemine hidrolik hatların yanında pnömatik hatlar, su soğutma hatları veya elektrik konnektörleri entegre edilebilir. Isıtıcı, sensör ve indeksleme anahtarı gibi yardımcı cihazlar da sisteme eklenebilir. Böylece ataşmanın bütün bağlantıları tek hareketle yapılır.
Mevcut makineye sonradan takılabilir mi?
Evet. Çoklu bağlantı yeni ekipmanlara kolayca monte edilebildiği gibi, tek tek kaplin kullanan mevcut makinelere de sonradan uygulanabilir. Sabit plaka makineye cıvatayla bağlanır, mevcut hortumlar portlara aktarılır. Montajdan önce hat sayısını, gövde ölçüsünü ve bağlantı dişlerini mevcut sistemle karşılaştırın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
