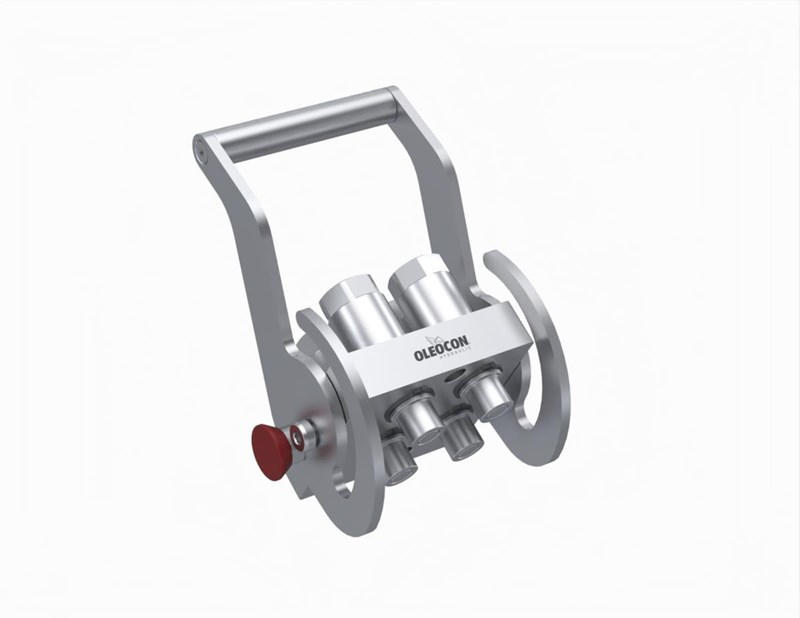

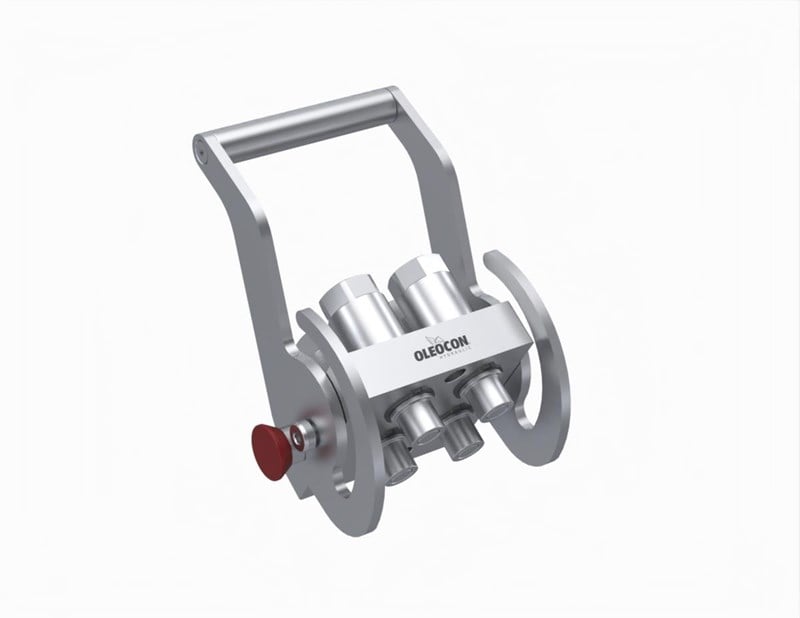

4 hidrolik hattı tek hareketle bağlamak için kullanılan V4AP-4-DBM, V4AP serisinin erkek (sabit) plakasıdır. Plakada 4 adet 10 gövde (G3/8") bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; DNP PSQ4 ile uyumludur.
4 hatlı V4AP çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V4AP-4-DBM hangi parçayla birleşir?
Aynı seriden (V4AP) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V4AP-4-DBF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, DNP PSQ4 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe erkek plaka sabit taraftır.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Düz alınlı (flat face) kaplinlerin faydası nedir?
Çoklu bağlantıdaki kaplinlerin valfleri düz alınlıdır. Ön yüzde kir tutacak boşluk olmadığı için bağlamadan önce tek hareketle silinebilir; ayırmada neredeyse yağ damlamaz ve bağlarken sisteme hava ya da kir girmez. Tarla ve şantiye gibi tozlu ortamlarda bu, pompa ve valflerin ömrünü doğrudan uzatır.
DNP PSQ4 ile uyumlu mu?
Evet. V4AP serisi, piyasada yaygın olan DNP PSQ4 çoklu bağlantılarla uyumlu (interchange) olacak şekilde üretilir. Bu sayede mevcut makinenizdeki veya ataşmanınızdaki karşı plakayı değiştirmeden kullanılabilir. İlk bağlamada hat sayısı, gövde ölçüsü ve kilitlenmenin tam olduğunu kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
