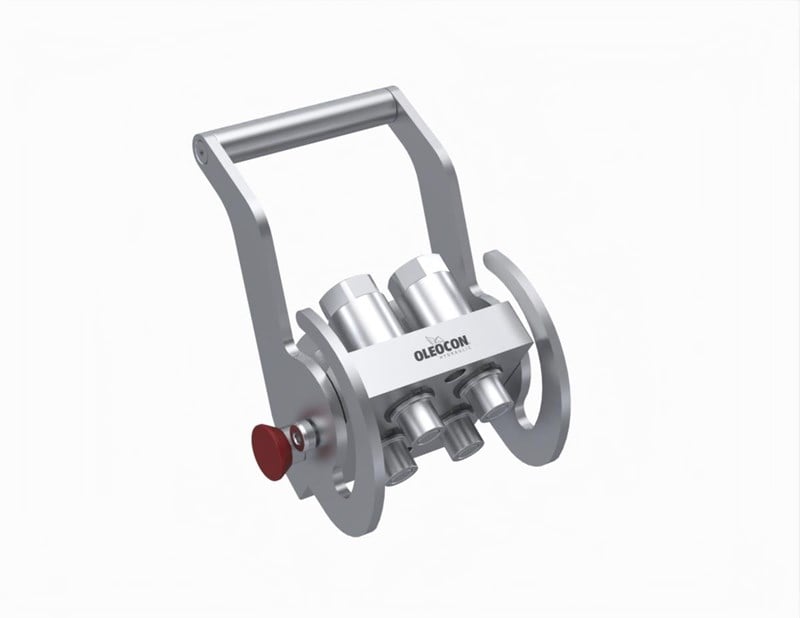

V4AP-4-UKM, V4AP serisi erkek (sabit) hidrolik çoklu bağlantı plakasıdır (multi coupling). 4 adet 10 gövde (9/16"-18 UNF) olmak üzere toplam 4 hidrolik hattı tek kolla, tek hareketle bağlar. Seri ISO 10 sınıfındadır, DNP PSQ4 ile uyumludur ve 250 bar çalışma basıncına uygundur.
4 hatlı V4AP çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları UNF/UN (SAE) dişlidir; Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
V4AP-4-UKM hangi parçayla birleşir?
Aynı seriden (V4AP) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V4AP-4-UKF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, DNP PSQ4 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe erkek plaka sabit taraftır.
UNF dişli çoklu bağlantı hangi makinelerde kullanılır?
UNF/UN dişler Amerikan (SAE) standardıdır ve bu standartta hidrolik portu olan traktör ve ekipmanlarda adaptörsüz bağlantı sağlar. Takmadan önce karşı rakorun diş ölçüsünü ve sızdırmazlık tipini kontrol edin; UNF dişi gaz dişiyle karıştırılmamalıdır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Kaplinlerden biri arızalanırsa bütün plaka mı değişir?
Hayır. Çoklu bağlantının tasarımı, plakadaki kaplinlerin bakımını ve tek tek değiştirilmesini kolaylaştırır. Arızalı kaplin veya contası değiştirilerek plaka kullanılmaya devam edilir. Ayrıkken plakaları korumak için koruyucu kapak ve park istasyonu seçenekleri de mevcuttur.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
