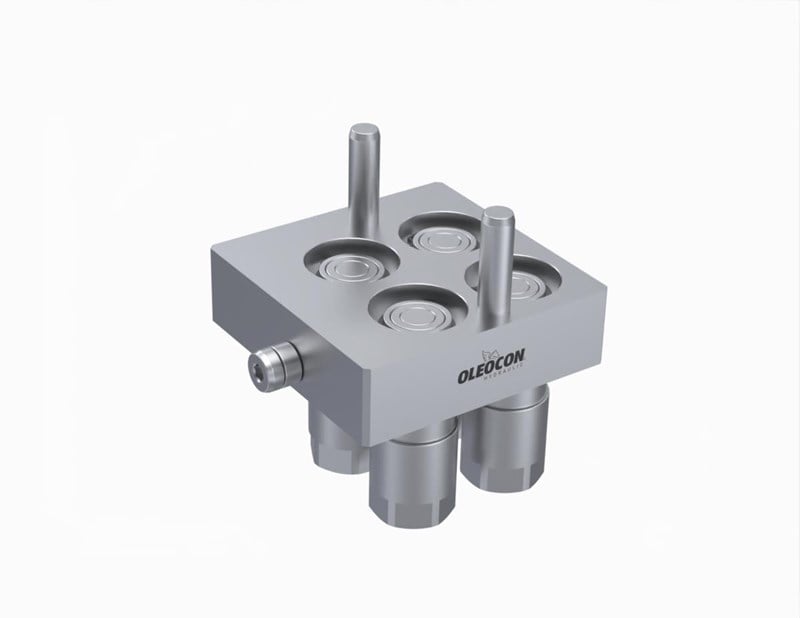

4 hidrolik hattı tek hareketle bağlamak için kullanılan V4AP-4-KCF, V4AP serisinin dişi (hareketli) plakasıdır. Plakada 4 adet 10 gövde (Rc 1/2") bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; DNP PSQ4 ile uyumludur.
4 hatlı V4AP çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V4AP-4-KCF hangi parçayla birleşir?
Aynı seriden (V4AP) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V4AP-4-KCM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, DNP PSQ4 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe dişi plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Mekanik (kollu) bağlantının avantajı nedir?
Bağlantı kuvvetini kolun mekanizması taşıdığı için bilyeli kilitlerde görülen bilye izi aşınması (brinelling) oluşmaz. Tek kol ile tek hareketle bütün hatlar bağlanır; hattaki artık basıncı yenmek için gereken kuvveti de kol mekanizması sağlar. Bu yüzden bağlama işlemi elle kaplin itmekten çok daha az güç ister.
Çalışma basıncı ve sıcaklığı nedir?
Seri 250 bar çalışma basıncı ve -20°C ile +100°C akışkan sıcaklığı için tasarlanmıştır. Standart contalar NBR ve PU'dur; farklı akışkan veya sıcaklık için FKM ve EPDM seçenekleri vardır. Devredeki sıcaklık 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Kullanılan portun izin verilen en yüksek basıncını ayrıca kontrol edin.
Yanlış hat bağlama riski nasıl ortadan kalkar?
Tek tek kaplinlerde hortumlar karışabilir ve örneğin kaldırma hattı devirme hattına takılabilir. Çoklu bağlantıda her kaplinin plakadaki yeri sabittir; plaka yalnızca tek bir konumda bağlanabildiği için hatlar her seferinde aynı eşleşmeyle bağlanır. Bu, hem güvenliği artırır hem de yeni kullanıcıların hata yapma ihtimalini ortadan kaldırır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan bağlantı portunun izin verilen en yüksek çalışma basıncını kontrol edin.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
