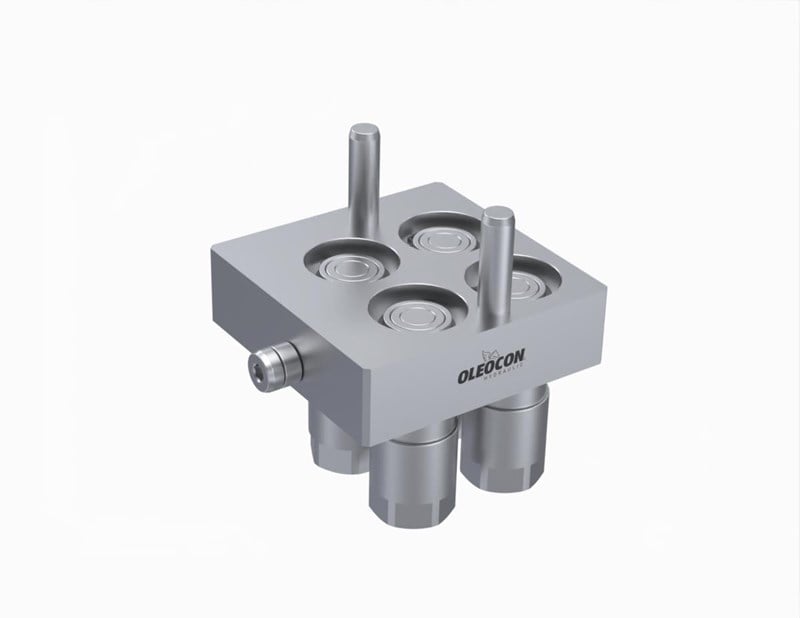

V4AP-4-NCF, V4AP serisi dişi (hareketli) hidrolik çoklu bağlantı plakasıdır (multi coupling). 4 adet 10 gövde (Npt 1/2") olmak üzere toplam 4 hidrolik hattı tek kolla, tek hareketle bağlar. Seri ISO 10 sınıfındadır, DNP PSQ4 ile uyumludur ve 250 bar çalışma basıncına uygundur.
4 hatlı V4AP çoklu bağlantı nerede kullanılır?
Dört hatlı yapısıyla iki fonksiyonlu traktör ön yükleyicilerinin (kaldırma ve kepçe devirme) standart bağlantısıdır. Mini damperlerin ataşmanlarında, kar küreme ve yol süpürge ekipmanlarında ve kamyon üstü vinçlerde de kullanılır. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V4AP-4-NCF hangi parçayla birleşir?
Aynı seriden (V4AP) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V4AP-4-NCM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, DNP PSQ4 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe dişi plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Hidrolik dışında başka hatlar da bağlanabilir mi?
Evet. Aynı çoklu bağlantı sistemine hidrolik hatların yanında pnömatik hatlar, su soğutma hatları veya elektrik konnektörleri entegre edilebilir. Isıtıcı, sensör ve indeksleme anahtarı gibi yardımcı cihazlar da sisteme eklenebilir. Böylece ataşmanın bütün bağlantıları tek hareketle yapılır.
Çalışma basıncı ve sıcaklığı nedir?
Seri 250 bar çalışma basıncı ve -20°C ile +100°C akışkan sıcaklığı için tasarlanmıştır. Standart contalar NBR ve PU'dur; farklı akışkan veya sıcaklık için FKM ve EPDM seçenekleri vardır. Devredeki sıcaklık 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Kullanılan portun izin verilen en yüksek basıncını ayrıca kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Kullanılan bağlantı portunun izin verilen en yüksek çalışma basıncını kontrol edin.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
