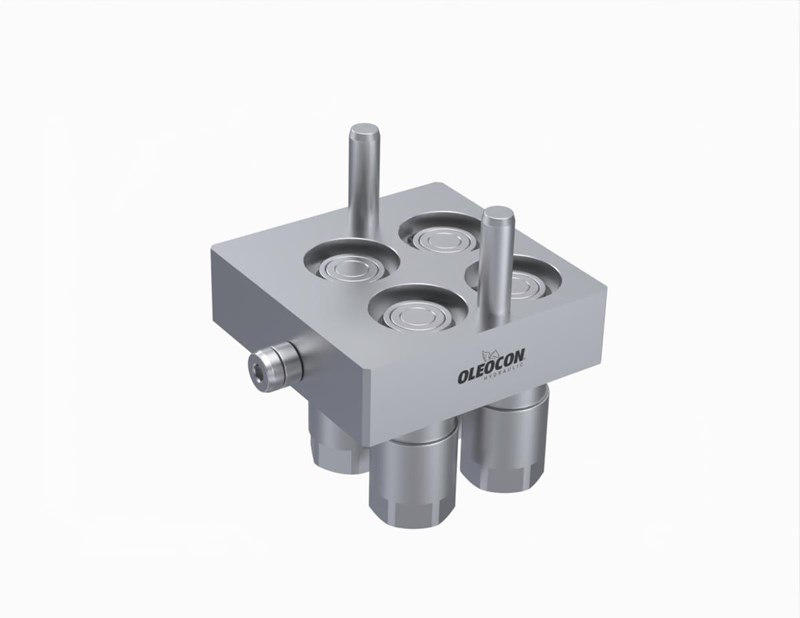

4 hidrolik hattı tek hareketle bağlamak için kullanılan V4AP-4-MUF, V4AP serisinin dişi (hareketli) plakasıdır. Plakada 4 adet 10 gövde (M18x1,5) bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; DNP PSQ4 ile uyumludur.
4 hatlı V4AP çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır.
Sık sorulan sorular
V4AP-4-MUF hangi parçayla birleşir?
Aynı seriden (V4AP) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V4AP-4-MUM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, DNP PSQ4 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe dişi plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Mekanik (kollu) bağlantının avantajı nedir?
Bağlantı kuvvetini kolun mekanizması taşıdığı için bilyeli kilitlerde görülen bilye izi aşınması (brinelling) oluşmaz. Tek kol ile tek hareketle bütün hatlar bağlanır; hattaki artık basıncı yenmek için gereken kuvveti de kol mekanizması sağlar. Bu yüzden bağlama işlemi elle kaplin itmekten çok daha az güç ister.
Hidrolik dışında başka hatlar da bağlanabilir mi?
Evet. Aynı çoklu bağlantı sistemine hidrolik hatların yanında pnömatik hatlar, su soğutma hatları veya elektrik konnektörleri entegre edilebilir. Isıtıcı, sensör ve indeksleme anahtarı gibi yardımcı cihazlar da sisteme eklenebilir. Böylece ataşmanın bütün bağlantıları tek hareketle yapılır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
