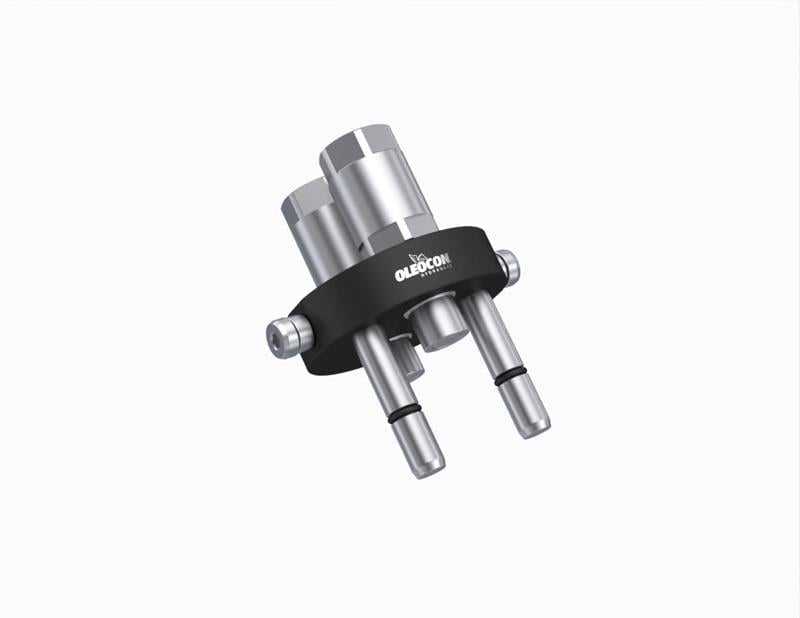

2 hidrolik hattı tek hareketle bağlamak için kullanılan V2P-2-NCM, V2P serisinin erkek (hareketli) plakasıdır. Plakada 2 adet 10 gövde (Npt 1/2") bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster P206 ile uyumludur.
2 hatlı V2P çoklu bağlantı nerede kullanılır?
Tek bir çift etkili fonksiyonu (iki hat) birlikte bağlamak için kullanılır. Ön yükleyicinin üçüncü fonksiyon ataşmanı, küçük makinelerde sık değişen ekipmanlar tipik örneklerdir. Hat bağlantıları BSP (gaz) dişlidir; hortum rakorları doğrudan plakadaki portlara bağlanır.
Sık sorulan sorular
V2P-2-NCM hangi parçayla birleşir?
Aynı seriden (V2P) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin V2P-2-NCF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P206 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
BSP portlara hangi rakor takılır?
Plakadaki portlar BSP (gaz) dişlidir. Aynı ölçüde BSP erkek dişli hortum rakoru veya nipel takılır; sızdırmazlığı rakordaki conta sağlar. Çoklu bağlantıda hortumları takarken her portun hangi fonksiyona gittiğini etiketleyin; plaka bağlandıktan sonra hatlar hep aynı eşleşmeyle çalışır.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Yanlış hat bağlama riski nasıl ortadan kalkar?
Tek tek kaplinlerde hortumlar karışabilir ve örneğin kaldırma hattı devirme hattına takılabilir. Çoklu bağlantıda her kaplinin plakadaki yeri sabittir; plaka yalnızca tek bir konumda bağlanabildiği için hatlar her seferinde aynı eşleşmeyle bağlanır. Bu, hem güvenliği artırır hem de yeni kullanıcıların hata yapma ihtimalini ortadan kaldırır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dinamik basınç altında (örneğin pompa çalışırken) kesinlikle bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
