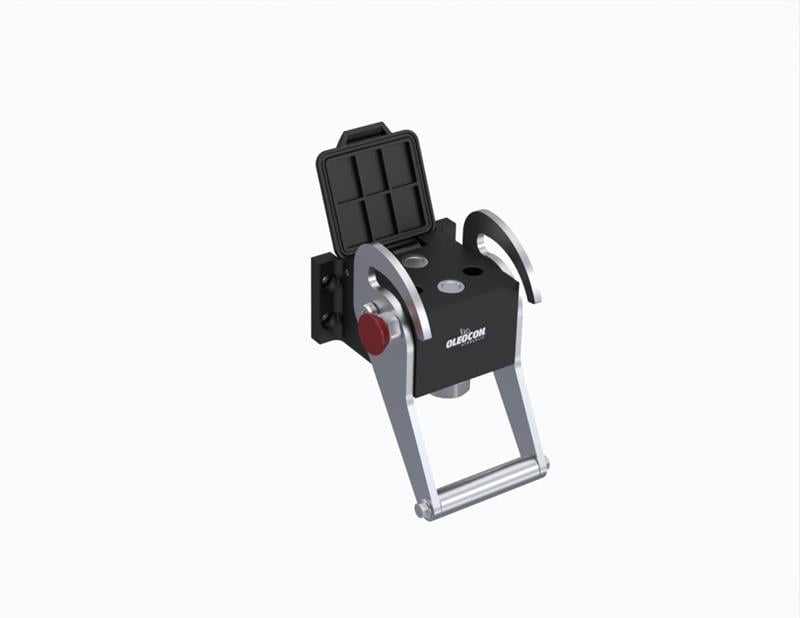

V2P-2-UKF, V2P serisi dişi (sabit) hidrolik çoklu bağlantı plakasıdır (multi coupling). 2 adet 10 gövde (9/16"-18 UNF) olmak üzere toplam 2 hidrolik hattı tek kolla, tek hareketle bağlar. Seri ISO 10 sınıfındadır, Faster P206 ile uyumludur ve 250 bar çalışma basıncına uygundur.
2 hatlı V2P çoklu bağlantı nerede kullanılır?
İki hatlı yapısıyla tek çift etkili silindiri olan ataşmanlar içindir: ön yükleyici üzerindeki balya kıskacı, çatal veya kepçe tutucu gibi ek fonksiyonlar, kompakt makinelerin ataşmanları. Hat bağlantıları UNF/UN (SAE) dişlidir; Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
V2P-2-UKF hangi parçayla birleşir?
Aynı seriden (V2P) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin V2P-2-UKM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster P206 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
UNF dişli çoklu bağlantı hangi makinelerde kullanılır?
UNF/UN dişler Amerikan (SAE) standardıdır ve bu standartta hidrolik portu olan traktör ve ekipmanlarda adaptörsüz bağlantı sağlar. Takmadan önce karşı rakorun diş ölçüsünü ve sızdırmazlık tipini kontrol edin; UNF dişi gaz dişiyle karıştırılmamalıdır.
Kilitleme kolu nasıl güvenli hale gelir?
Plakalar kolla birbirine çekilip bağlandıktan sonra emniyet düzeneği kolu kilitli konumda tutar. Böylece titreşim, çarpma veya hortumların gerilmesi sırasında bağlantı kendiliğinden ayrılmaz. Kol tam kilitli konuma gelmeden makineyi çalıştırmayın; yarım bağlı plaka hatları tam açmaz.
Kaplinlerden biri arızalanırsa bütün plaka mı değişir?
Hayır. Çoklu bağlantının tasarımı, plakadaki kaplinlerin bakımını ve tek tek değiştirilmesini kolaylaştırır. Arızalı kaplin veya contası değiştirilerek plaka kullanılmaya devam edilir. Ayrıkken plakaları korumak için koruyucu kapak ve park istasyonu seçenekleri de mevcuttur.
Bağlarken nelere dikkat edilmelidir?
Önce iki plakanın alın yüzeylerini ve kaplinleri temizleyin. Pompanın durduğundan ve hatta akış olmadığından emin olun. Plakaları kılavuz pimleriyle hizalayıp kolu sonuna kadar çevirin ve emniyet kilidinin oturduğunu kontrol edin. Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Kullanılan bağlantı portunun izin verilen en yüksek çalışma basıncını kontrol edin.
