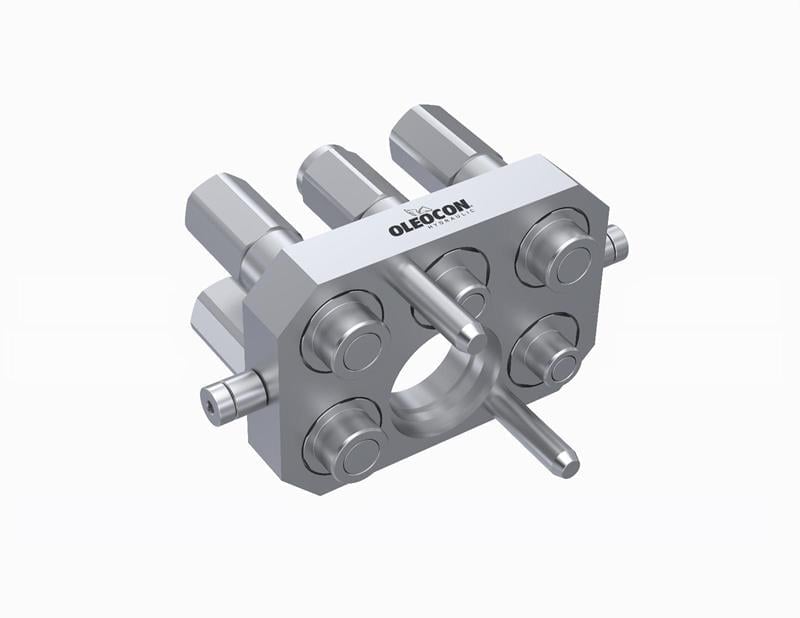

Oleocon S6EP-4-OJJPM, 4 hattı aynı anda bağlayan erkek çoklu bağlantıdır. Hat düzeni: 2 adet 10 gövde (11/16"-16 UN erkek ORFS) + 1 adet 14,3 gövde (11/16"-16 UN erkek ORFS) + 1 adet 14,3 gövde (13/16"-16 UN erkek ORFS). Düz alınlı kaplinleri sayesinde ayırmada yağ damlatmaz; emniyet düzenekli kolu bağlantının kendiliğinden ayrılmasını önler. Faster PLK ile uyumludur.
4 hatlı S6EP çoklu bağlantı nerede kullanılır?
Hasat makinelerinde tabla ile makine arasındaki hatları birlikte bağlamak için tercih edilir. Tabla her söküldüğünde hatları tek tek ayırmak yerine tek kolla bütün bağlantı ayrılır. Plakada toplam 4 hidrolik hat bulunur; tablanın silindir ve motor devreleri tek hareketle bağlanır. Hat bağlantıları erkek ORFS (O-ringli alın sızdırmazlık, ISO 8434-3) uçludur; O-ringli ORFS somunlu hortumlar doğrudan takılır.
Sık sorulan sorular
S6EP-4-OJJPM hangi parçayla birleşir?
Aynı seriden (S6EP) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster PLK ile uyumlu olacak şekilde üretilir.
ORFS bağlantı nedir, neden tercih edilir?
ORFS (O-Ring Face Seal), sızdırmazlığı alındaki O-ring ile sağlayan bağlantıdır (ISO 8434-3). Titreşimli ve yüksek basınçlı hatlarda metal-metal konik bağlantılara göre daha iyi sızdırmazlık verir; bu yüzden hasat makinelerinde yaygındır. O-ring her sökme-takmada kontrol edilmeli, hasarlıysa değiştirilmelidir.
Faster PLK ile uyumlu mu?
Evet. S6EP serisi, piyasada yaygın olan Faster PLK çoklu bağlantılarla uyumlu (interchange) olacak şekilde üretilir. Bu sayede mevcut makinenizdeki veya ataşmanınızdaki karşı plakayı değiştirmeden kullanılabilir. İlk bağlamada hat sayısı, gövde ölçüsü ve kilitlenmenin tam olduğunu kontrol edin.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Yanlış hat bağlama riski nasıl ortadan kalkar?
Tek tek kaplinlerde hortumlar karışabilir ve örneğin kaldırma hattı devirme hattına takılabilir. Çoklu bağlantıda her kaplinin plakadaki yeri sabittir; plaka yalnızca tek bir konumda bağlanabildiği için hatlar her seferinde aynı eşleşmeyle bağlanır. Bu, hem güvenliği artırır hem de yeni kullanıcıların hata yapma ihtimalini ortadan kaldırır.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan bağlantı portunun izin verilen en yüksek çalışma basıncını kontrol edin.
- Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
