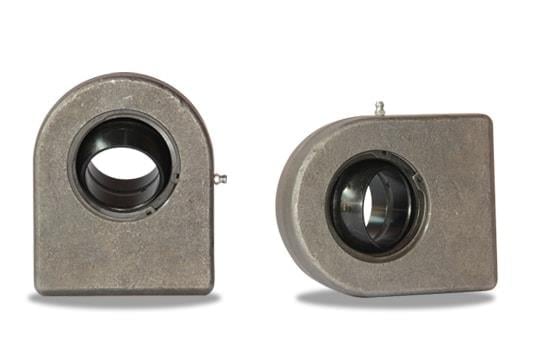

S 60 N Dikdörtgen Tip Kaynaklı Rot Mafsalı (S 60 N)

60 mm mil için kaynaklı rot ucu: Dmx S 60 N dikdörtgen kaynak yüzeyli rot mafsalı, 570 kN statik yük kapasiteli. Gövdesi St52-3 dövme çeliktir.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 60 N kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Nerelerde kullanılır?

İçindeki küresel yatak, silindir ile bağlandığı parça arasındaki eksen kaçıklığını alır ve silindir miline yanal yük binmesini önler. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

S 60 N hangi pime uyar?

Mafsalın içindeki küresel yatağın iç çapı 60 mm'dir; yani 60 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 44 mm, göz dış çapı 140 mm, kaynak yüzeyinden merkez yüksekliği 100 mm'dir.

Eksen kaçıklığını telafi eder mi?

Küresel yatak sayesinde mafsal 6° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.

İçindeki rulman nedir?

İçinde ISO 12240-1'e uygun GE60 DO tipi küresel kaymalı yatak bulunur. Yatak gövdede segmanlarla tutulur; aşındığında aynı ölçüde GE..DO yatakla değiştirilebilir.

Kaynak nasıl yapılmalı?

Dikdörtgen yüzey silindir tabanına ya da miline hizalanıp kaynatılır. Kaynak soğuduktan sonra yatak yeniden greslenmelidir.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 570 kN statik yük kapasitesinin üzerinde zorlamayın.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
• Kaynak sırasında yatağı aşırı ısıtmayın.
• Kaynaktan sonra yatağı yeniden gresleyin.
