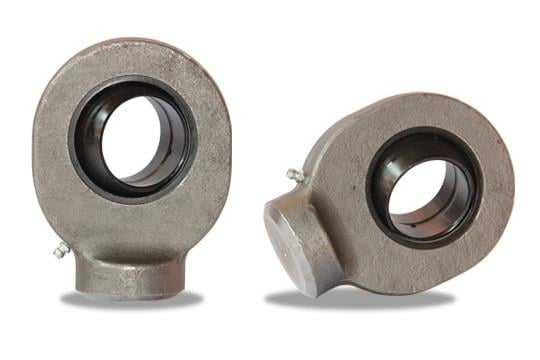

S 60 C Yuvarlak Tip Kaynaklı Rot Mafsalı (S 60 C)

Dmx S 60 C yuvarlak (silindirik) kaynak yüzeyli rot mafsalı ile hidrolik silindirin mil ya da gövde ucuna kaynatılarak mafsallı bağlantı kurulur. Rulman genişliği 44 mm'dir.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 60 C kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

S 60 C hangi silindirlerde kullanılır?

60 mm pimli bu mafsal, ağır statik, değişken ve darbeli yüklerin olduğu silindir bağlantılarında kullanılır. Yuvarlak kaynak yüzeyi ve alttaki merkezleme pimi, silindir miline ya da tabanına eksenel ve düzgün kaynatılmasını kolaylaştırır.

Sık sorulan sorular

Kaç ton yük taşır?

Statik yük kapasitesi C0 = 390 kN (yaklaşık 39.800 kg kuvvet), dinamik yük kapasitesi C = 245 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.

Yağlama gerekir mi?

Evet. Yataktaki çelik/çelik kayma yüzeyi bakım gerektirir. Gövdede gresörlük bağlantısı bulunur. Gresleme aralığı yük ve hareket sıklığına göre belirlenir; ağır ve sık çalışmada daha sık yağlanmalıdır.

Nasıl monte edilir?

Alttaki merkezleme pimi mil ya da taban üzerindeki deliğe oturtulur ve yuvarlak yüzey çepeçevre kaynatılır. Kaynak soğuduktan sonra yatak yeniden greslenmelidir.

Bir küçük veya büyük ölçü hangisi?

Sitemizde aynı tipin komşu ölçüleri: S 50 C (d 50 mm, C0 250 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 390 kN statik yük kapasitesinin üzerinde zorlamayın.
• Pim çapının 60 mm ve toleransının uygun olduğundan emin olun.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
• Kaynaktan sonra yatağı yeniden gresleyin.
