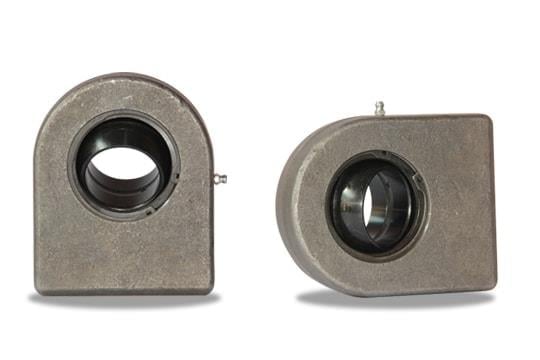

S 50 N Dikdörtgen Tip Kaynaklı Rot Mafsalı (S 50 N)

6° salınım açısına izin veren dikdörtgen kaynak yüzeyli rot mafsalı: Dmx S 50 N dikdörtgen kaynak yüzeyli rot mafsalı. Rulman genişliği 35 mm'dir.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 50 N kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

50 mm pimli bu mafsal, ağır statik, değişken ve darbeli yüklerin olduğu silindir bağlantılarında kullanılır. Dikdörtgen kaynak yüzeyi geniş bir oturma sağlar ve yüksek statik yükleri taşır.

Sık sorulan sorular

Kaç ton yük taşır?

Statik yük kapasitesi C0 = 440 kN (yaklaşık 44.900 kg kuvvet), dinamik yük kapasitesi C = 156 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.

Gövde malzemesi nedir?

Gövde St52-3 dövme çeliktir. Kaynak sırasında yatağın aşırı ısınmaması için kaynak kademeli yapılmalı, yatak bölgesi soğutulmalıdır.

Ağırlığı ne kadar?

Ağırlığı yaklaşık 4,45 kg'dır. Göz dış çapı 123 mm olduğundan bağlantı çatalının iç genişliği ve boşluğu buna göre seçilmelidir.

Yuvarlak ve dikdörtgen kaynaklı tip farkı nedir?

Vidalı (PR) tip mil ucuna dişle bağlanır ve sökülebilir; kaynaklı tipler (S..C ve S..N) mil ya da silindir tabanına kalıcı olarak kaynatılır. S..C yuvarlak kaynak yüzeyli ve merkezleme pimlidir; S..N dikdörtgen kaynak yüzeyli olup daha geniş oturma ve daha yüksek statik yük kapasitesi sunar.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 440 kN statik yük kapasitesinin üzerinde zorlamayın.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
• Kaynak sırasında yatağı aşırı ısıtmayın.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
