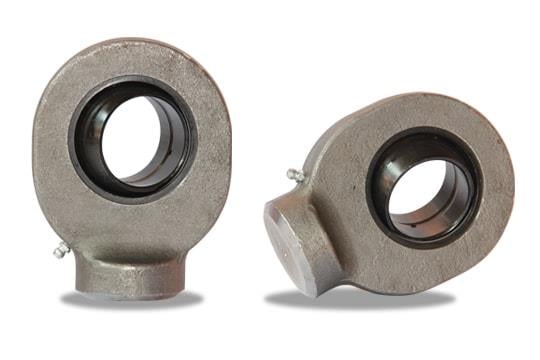

S 50 C Yuvarlak Tip Kaynaklı Rot Mafsalı (S 50 C)

50 mm mil için kaynaklı rot ucu: Dmx S 50 C yuvarlak (silindirik) kaynak yüzeyli rot mafsalı, 250 kN statik yük kapasiteli. Ağırlığı 2,65 kg'dır.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 50 C kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

İçindeki küresel yatak, silindir ile bağlandığı parça arasındaki eksen kaçıklığını alır ve silindir miline yanal yük binmesini önler. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

Eksen kaçıklığını telafi eder mi?

Küresel yatak sayesinde mafsal 6° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.

Gres basılması gerekir mi?

Evet. Yataktaki çelik/çelik kayma yüzeyi bakım gerektirir. Gövdede gresörlük bağlantısı bulunur. Gresleme aralığı yük ve hareket sıklığına göre belirlenir; ağır ve sık çalışmada daha sık yağlanmalıdır.

Kaynak yapılırken nelere dikkat edilmeli?

Gövde St52-3 dövme çeliktir. Kaynak sırasında yatağın aşırı ısınmaması için kaynak kademeli yapılmalı, yatak bölgesi soğutulmalıdır.

Vidalı ve kaynaklı rot mafsalı farkı nedir?

Vidalı (PR) tip mil ucuna dişle bağlanır ve sökülebilir; kaynaklı tipler (S..C ve S..N) mil ya da silindir tabanına kalıcı olarak kaynatılır. S..C yuvarlak kaynak yüzeyli ve merkezleme pimlidir; S..N dikdörtgen kaynak yüzeyli olup daha geniş oturma ve daha yüksek statik yük kapasitesi sunar.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 250 kN statik yük kapasitesinin üzerinde zorlamayın.
• Kaynaktan sonra yatağı yeniden gresleyin.
• Çalışma sırasında 6° salınım açısını aşmayın.
• Kaynak sırasında yatağı aşırı ısıtmayın.
