S 45 N Dikdörtgen Tip Kaynaklı Rot Mafsalı (S 45 N)

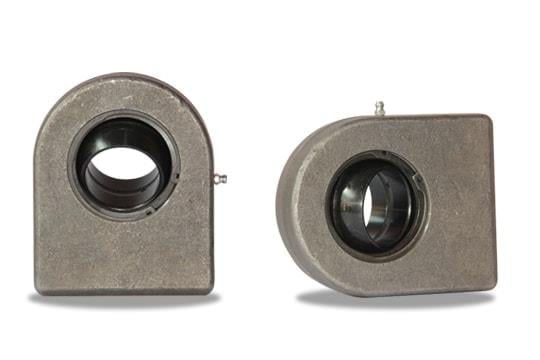

7° salınım açısına izin veren dikdörtgen kaynak yüzeyli rot mafsalı: Dmx S 45 N dikdörtgen kaynak yüzeyli rot mafsalı. Ağırlığı 3,5 kg'dır.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 45 N kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Nerelerde kullanılır?

Rot mafsalları; hidrolik ve pnömatik silindirlerin makineye mafsallı bağlanmasında, kepçe, damper, vinç, tarım makinesi ve pres silindirlerinde kullanılır. Dikdörtgen kaynak yüzeyi geniş bir oturma sağlar ve yüksek statik yükleri taşır.

Sık sorulan sorular

Ölçüleri nedir?

Mafsalın içindeki küresel yatağın iç çapı 45 mm'dir; yani 45 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 32 mm, göz dış çapı 111 mm, kaynak yüzeyinden merkez yüksekliği 77 mm'dir.

Yağlama gerekir mi?

Evet. Yataktaki çelik/çelik kayma yüzeyi bakım gerektirir. Gövdede gresörlük bağlantısı bulunur. Gresleme aralığı yük ve hareket sıklığına göre belirlenir; ağır ve sık çalışmada daha sık yağlanmalıdır.

Nasıl monte edilir?

Dikdörtgen yüzey silindir tabanına ya da miline hizalanıp kaynatılır. Kaynak soğuduktan sonra yatak yeniden greslenmelidir.

Yuvarlak ve dikdörtgen kaynaklı tip farkı nedir?

Vidalı (PR) tip mil ucuna dişle bağlanır ve sökülebilir; kaynaklı tipler (S..C ve S..N) mil ya da silindir tabanına kalıcı olarak kaynatılır. S..C yuvarlak kaynak yüzeyli ve merkezleme pimlidir; S..N dikdörtgen kaynak yüzeyli olup daha geniş oturma ve daha yüksek statik yük kapasitesi sunar.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 380 kN statik yük kapasitesinin üzerinde zorlamayın.
• Çalışma sırasında 7° salınım açısını aşmayın.
• Pim çapının 45 mm ve toleransının uygun olduğundan emin olun.
• Kaynak sırasında yatağı aşırı ısıtmayın.
