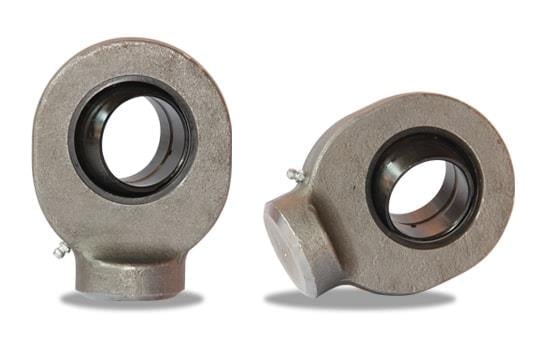

S 45 C Yuvarlak Tip Kaynaklı Rot Mafsalı (S 45 C)

7° salınım açısına izin veren yuvarlak (silindirik) kaynak yüzeyli rot mafsalı: Dmx S 45 C yuvarlak (silindirik) kaynak yüzeyli rot mafsalı. Statik yük kapasitesi 208 kN'dur.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 45 C kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Nerelerde kullanılır?

İçindeki küresel yatak, silindir ile bağlandığı parça arasındaki eksen kaçıklığını alır ve silindir miline yanal yük binmesini önler. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

S 45 C hangi pime uyar?

Mafsalın içindeki küresel yatağın iç çapı 45 mm'dir; yani 45 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 32 mm, göz dış çapı 102 mm, kaynak yüzeyinden merkez yüksekliği 77 mm'dir.

Statik ve dinamik yük kapasitesi farkı nedir?

Statik yük kapasitesi C0 = 208 kN (yaklaşık 21.200 kg kuvvet), dinamik yük kapasitesi C = 127 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.

İçindeki rulman nedir?

İçinde ISO 12240-1'e uygun GE45 DO tipi küresel kaymalı yatak bulunur. Yatak gövdeye preslenerek şekillendirilmiştir.

Ağırlığı ve bağlantı genişliği nedir?

Ağırlığı yaklaşık 1,9 kg'dır. Göz dış çapı 102 mm olduğundan bağlantı çatalının iç genişliği ve boşluğu buna göre seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 208 kN statik yük kapasitesinin üzerinde zorlamayın.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
• Kaynak sırasında yatağı aşırı ısıtmayın.
• Yatağı düzenli aralıklarla gresleyin.
