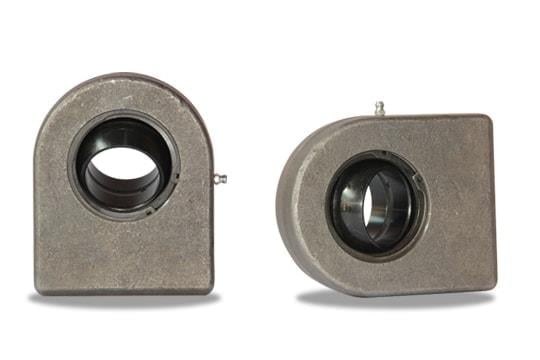

S 40 N Dikdörtgen Tip Kaynaklı Rot Mafsalı (S 40 N)

40 mm mil için kaynaklı rot ucu: Dmx S 40 N dikdörtgen kaynak yüzeyli rot mafsalı, 300 kN statik yük kapasiteli. Gövdesi St52-3 dövme çeliktir.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 40 N kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

İçindeki küresel yatak, silindir ile bağlandığı parça arasındaki eksen kaçıklığını alır ve silindir miline yanal yük binmesini önler. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

Statik ve dinamik yük kapasitesi farkı nedir?

Statik yük kapasitesi C0 = 300 kN (yaklaşık 30.600 kg kuvvet), dinamik yük kapasitesi C = 100 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.

Eksen kaçıklığını telafi eder mi?

Küresel yatak sayesinde mafsal 7° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.

Ağırlığı ve bağlantı genişliği nedir?

Ağırlığı yaklaşık 2,5 kg'dır. Göz dış çapı 101 mm olduğundan bağlantı çatalının iç genişliği ve boşluğu buna göre seçilmelidir.

Diğer ölçüler nelerdir?

Sitemizde aynı tipin komşu ölçüleri: S 35 N (d 35 mm, C0 196 kN) ve S 45 N (d 45 mm, C0 380 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 300 kN statik yük kapasitesinin üzerinde zorlamayın.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
• Yatağı düzenli aralıklarla gresleyin.
• Kaynak sırasında yatağı aşırı ısıtmayın.
