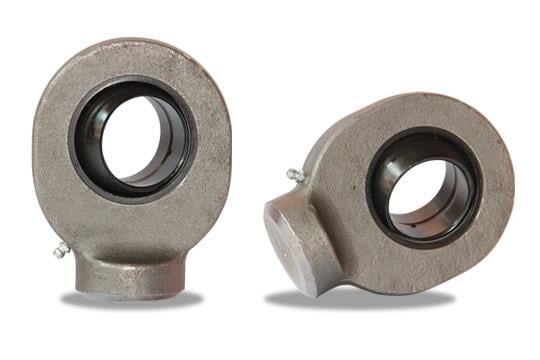

S 40 C Yuvarlak Tip Kaynaklı Rot Mafsalı (S 40 C)

Dmx S 40 C yuvarlak (silindirik) kaynak yüzeyli rot mafsalı, 40 mm pim çaplı, GE..DO küresel yataklı hidrolik silindir rot mafsalıdır. Ağırlığı 1,4 kg'dır.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 40 C kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

S 40 C hangi silindirlerde kullanılır?

İçindeki küresel yatak, silindir ile bağlandığı parça arasındaki eksen kaçıklığını alır ve silindir miline yanal yük binmesini önler. Yuvarlak kaynak yüzeyi ve alttaki merkezleme pimi, silindir miline ya da tabanına eksenel ve düzgün kaynatılmasını kolaylaştırır.

Sık sorulan sorular

Yağlama gerekir mi?

Evet. Yataktaki çelik/çelik kayma yüzeyi bakım gerektirir. Gövdede gresörlük bağlantısı bulunur. Gresleme aralığı yük ve hareket sıklığına göre belirlenir; ağır ve sık çalışmada daha sık yağlanmalıdır.

Ağırlığı ne kadar?

Ağırlığı yaklaşık 1,4 kg'dır. Göz dış çapı 92 mm olduğundan bağlantı çatalının iç genişliği ve boşluğu buna göre seçilmelidir.

Yuvarlak ve dikdörtgen kaynaklı tip farkı nedir?

Vidalı (PR) tip mil ucuna dişle bağlanır ve sökülebilir; kaynaklı tipler (S..C ve S..N) mil ya da silindir tabanına kalıcı olarak kaynatılır. S..C yuvarlak kaynak yüzeyli ve merkezleme pimlidir; S..N dikdörtgen kaynak yüzeyli olup daha geniş oturma ve daha yüksek statik yük kapasitesi sunar.

Bir küçük veya büyük ölçü hangisi?

Sitemizde aynı tipin komşu ölçüleri: S 35 C (d 35 mm, C0 125 kN) ve S 45 C (d 45 mm, C0 208 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 156 kN statik yük kapasitesinin üzerinde zorlamayın.
• Kaynak sırasında yatağı aşırı ısıtmayın.
• Pim çapının 40 mm ve toleransının uygun olduğundan emin olun.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
