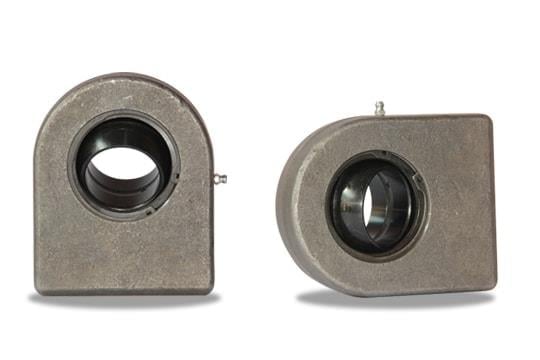

S 35 N Dikdörtgen Tip Kaynaklı Rot Mafsalı (S 35 N)

Dmx S 35 N dikdörtgen kaynak yüzeyli rot mafsalı, 35 mm pim çaplı, GE..DO küresel yataklı hidrolik silindir rot mafsalıdır. Statik yük kapasitesi 196 kN'dur.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 35 N kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

S 35 N hangi silindirlerde kullanılır?

35 mm pimli bu mafsal, ağır statik, değişken ve darbeli yüklerin olduğu silindir bağlantılarında kullanılır. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

S 35 N hangi pime uyar?

Mafsalın içindeki küresel yatağın iç çapı 35 mm'dir; yani 35 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 25 mm, göz dış çapı 83 mm, kaynak yüzeyinden merkez yüksekliği 61 mm'dir.

Kaynak yapılırken nelere dikkat edilmeli?

Gövde St52-3 dövme çeliktir. Kaynak sırasında yatağın aşırı ısınmaması için kaynak kademeli yapılmalı, yatak bölgesi soğutulmalıdır.

Kaynak nasıl yapılmalı?

Dikdörtgen yüzey silindir tabanına ya da miline hizalanıp kaynatılır. Kaynak soğuduktan sonra yatak yeniden greslenmelidir.

Diğer ölçüler nelerdir?

Sitemizde aynı tipin komşu ölçüleri: S 30 N (d 30 mm, C0 118 kN) ve S 40 N (d 40 mm, C0 300 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 196 kN statik yük kapasitesinin üzerinde zorlamayın.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
• Pim çapının 35 mm ve toleransının uygun olduğundan emin olun.
