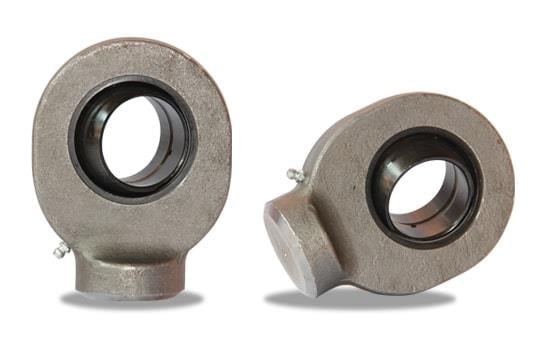

S 35 C Yuvarlak Tip Kaynaklı Rot Mafsalı (S 35 C)

6° salınım açısına izin veren yuvarlak (silindirik) kaynak yüzeyli rot mafsalı: Dmx S 35 C yuvarlak (silindirik) kaynak yüzeyli rot mafsalı. Ağırlığı 0,95 kg'dır.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 35 C kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

Rot mafsalları; hidrolik ve pnömatik silindirlerin makineye mafsallı bağlanmasında, kepçe, damper, vinç, tarım makinesi ve pres silindirlerinde kullanılır. Yuvarlak kaynak yüzeyi ve alttaki merkezleme pimi, silindir miline ya da tabanına eksenel ve düzgün kaynatılmasını kolaylaştırır.

Sık sorulan sorular

Kaç ton yük taşır?

Statik yük kapasitesi C0 = 125 kN (yaklaşık 12.700 kg kuvvet), dinamik yük kapasitesi C = 80 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.

Ne kadar açı alır?

Küresel yatak sayesinde mafsal 6° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.

Gövde malzemesi nedir?

Gövde St52-3 dövme çeliktir. Kaynak sırasında yatağın aşırı ısınmaması için kaynak kademeli yapılmalı, yatak bölgesi soğutulmalıdır.

Nasıl monte edilir?

Alttaki merkezleme pimi mil ya da taban üzerindeki deliğe oturtulur ve yuvarlak yüzey çepeçevre kaynatılır. Kaynak soğuduktan sonra yatak yeniden greslenmelidir.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 125 kN statik yük kapasitesinin üzerinde zorlamayın.
• Çalışma sırasında 6° salınım açısını aşmayın.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
• Yatağı düzenli aralıklarla gresleyin.
