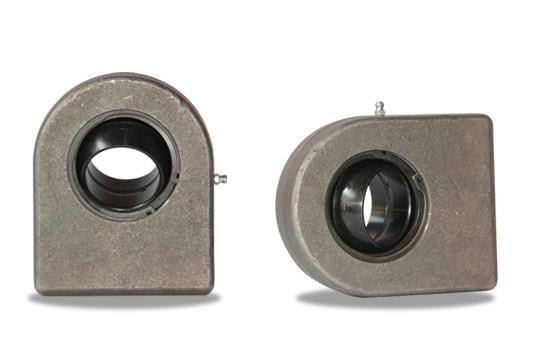

S 30 N Dikdörtgen Tip Kaynaklı Rot Mafsalı (S 30 N)

6° salınım açısına izin veren dikdörtgen kaynak yüzeyli rot mafsalı: Dmx S 30 N dikdörtgen kaynak yüzeyli rot mafsalı. Ağırlığı 0,83 kg'dır.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 30 N kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

İçindeki küresel yatak, silindir ile bağlandığı parça arasındaki eksen kaçıklığını alır ve silindir miline yanal yük binmesini önler. Dikdörtgen kaynak yüzeyi geniş bir oturma sağlar ve yüksek statik yükleri taşır.

Sık sorulan sorular

Ne kadar açı alır?

Küresel yatak sayesinde mafsal 6° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.

Yağlama gerekir mi?

Evet. Yataktaki çelik/çelik kayma yüzeyi bakım gerektirir. Gövdede gresörlük bağlantısı bulunur. Gresleme aralığı yük ve hareket sıklığına göre belirlenir; ağır ve sık çalışmada daha sık yağlanmalıdır.

Rulman değiştirilebilir mi?

İçinde ISO 12240-1'e uygun GE30 DO tipi küresel kaymalı yatak bulunur. Yatak gövdede segmanlarla tutulur; aşındığında aynı ölçüde GE..DO yatakla değiştirilebilir.

Bir küçük veya büyük ölçü hangisi?

Sitemizde aynı tipin komşu ölçüleri: S 25 N (d 25 mm, C0 69.5 kN) ve S 35 N (d 35 mm, C0 196 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 118 kN statik yük kapasitesinin üzerinde zorlamayın.
• Çalışma sırasında 6° salınım açısını aşmayın.
• Kaynak sırasında yatağı aşırı ısıtmayın.
• Kaynaktan sonra yatağı yeniden gresleyin.
