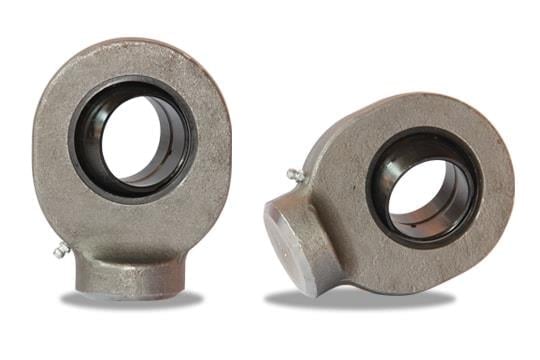

S 30 C Yuvarlak Tip Kaynaklı Rot Mafsalı (S 30 C)

Dmx S 30 C yuvarlak (silindirik) kaynak yüzeyli rot mafsalı ile hidrolik silindirin mil ya da gövde ucuna kaynatılarak mafsallı bağlantı kurulur. Statik yük kapasitesi 95 kN'dur.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 30 C kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

Rot mafsalları; hidrolik ve pnömatik silindirlerin makineye mafsallı bağlanmasında, kepçe, damper, vinç, tarım makinesi ve pres silindirlerinde kullanılır. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

S 30 C hangi pime uyar?

Mafsalın içindeki küresel yatağın iç çapı 30 mm'dir; yani 30 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 22 mm, göz dış çapı 73 mm, kaynak yüzeyinden merkez yüksekliği 51 mm'dir.

İçindeki rulman nedir?

İçinde ISO 12240-1'e uygun GE30 DO tipi küresel kaymalı yatak bulunur. Yatak gövdeye preslenerek şekillendirilmiştir.

Vidalı ve kaynaklı rot mafsalı farkı nedir?

Vidalı (PR) tip mil ucuna dişle bağlanır ve sökülebilir; kaynaklı tipler (S..C ve S..N) mil ya da silindir tabanına kalıcı olarak kaynatılır. S..C yuvarlak kaynak yüzeyli ve merkezleme pimlidir; S..N dikdörtgen kaynak yüzeyli olup daha geniş oturma ve daha yüksek statik yük kapasitesi sunar.

Diğer ölçüler nelerdir?

Sitemizde aynı tipin komşu ölçüleri: S 25 C (d 25 mm, C0 72 kN) ve S 35 C (d 35 mm, C0 125 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 95 kN statik yük kapasitesinin üzerinde zorlamayın.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
• Kaynaktan sonra yatağı yeniden gresleyin.
• Çalışma sırasında 6° salınım açısını aşmayın.
