S 25 N Dikdörtgen Tip Kaynaklı Rot Mafsalı (S 25 N)

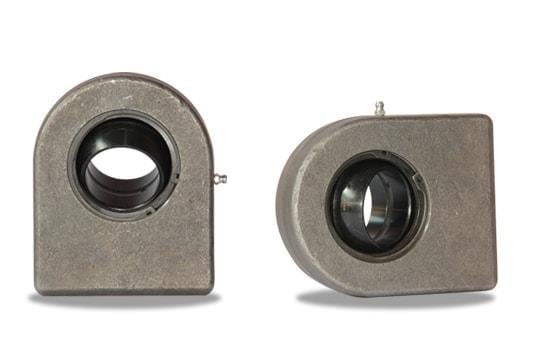

Dmx S 25 N dikdörtgen kaynak yüzeyli rot mafsalı, 25 mm pim çaplı, GE..DO küresel yataklı hidrolik silindir rot mafsalıdır. Rulman genişliği 20 mm'dir.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 25 N kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Nerelerde kullanılır?

Rot mafsalları; hidrolik ve pnömatik silindirlerin makineye mafsallı bağlanmasında, kepçe, damper, vinç, tarım makinesi ve pres silindirlerinde kullanılır. Dikdörtgen kaynak yüzeyi geniş bir oturma sağlar ve yüksek statik yükleri taşır.

Sık sorulan sorular

Kaç ton yük taşır?

Statik yük kapasitesi C0 = 69.5 kN (yaklaşık 7.100 kg kuvvet), dinamik yük kapasitesi C = 48 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.

Rulman değiştirilebilir mi?

İçinde ISO 12240-1'e uygun GE25 DO tipi küresel kaymalı yatak bulunur. Yatak gövdede segmanlarla tutulur; aşındığında aynı ölçüde GE..DO yatakla değiştirilebilir.

Nasıl monte edilir?

Dikdörtgen yüzey silindir tabanına ya da miline hizalanıp kaynatılır. Kaynak soğuduktan sonra yatak yeniden greslenmelidir.

Yuvarlak ve dikdörtgen kaynaklı tip farkı nedir?

Vidalı (PR) tip mil ucuna dişle bağlanır ve sökülebilir; kaynaklı tipler (S..C ve S..N) mil ya da silindir tabanına kalıcı olarak kaynatılır. S..C yuvarlak kaynak yüzeyli ve merkezleme pimlidir; S..N dikdörtgen kaynak yüzeyli olup daha geniş oturma ve daha yüksek statik yük kapasitesi sunar.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 69.5 kN statik yük kapasitesinin üzerinde zorlamayın.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
• Kaynak sırasında yatağı aşırı ısıtmayın.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
