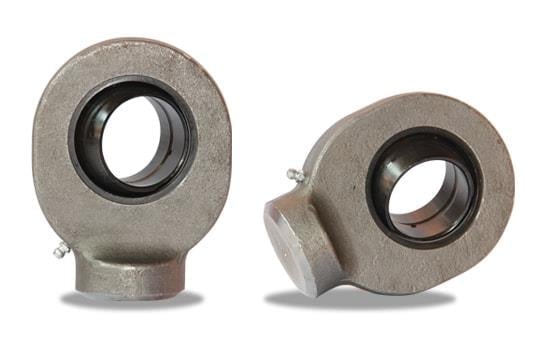

S 25 C Yuvarlak Tip Kaynaklı Rot Mafsalı (S 25 C)

25 mm mil için kaynaklı rot ucu: Dmx S 25 C yuvarlak (silindirik) kaynak yüzeyli rot mafsalı, 72 kN statik yük kapasiteli. Ağırlığı 0,45 kg'dır.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık S 25 C kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Nerelerde kullanılır?

İçindeki küresel yatak, silindir ile bağlandığı parça arasındaki eksen kaçıklığını alır ve silindir miline yanal yük binmesini önler. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

İçindeki rulman nedir?

İçinde ISO 12240-1'e uygun GE25 DO tipi küresel kaymalı yatak bulunur. Yatak gövdeye preslenerek şekillendirilmiştir.

Kaynak yapılırken nelere dikkat edilmeli?

Gövde St52-3 dövme çeliktir. Kaynak sırasında yatağın aşırı ısınmaması için kaynak kademeli yapılmalı, yatak bölgesi soğutulmalıdır.

Kaynak nasıl yapılmalı?

Alttaki merkezleme pimi mil ya da taban üzerindeki deliğe oturtulur ve yuvarlak yüzey çepeçevre kaynatılır. Kaynak soğuduktan sonra yatak yeniden greslenmelidir.

Ağırlığı ve bağlantı genişliği nedir?

Ağırlığı yaklaşık 0,45 kg'dır. Göz dış çapı 64 mm olduğundan bağlantı çatalının iç genişliği ve boşluğu buna göre seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 72 kN statik yük kapasitesinin üzerinde zorlamayın.
• Yatağı düzenli aralıklarla gresleyin.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
• Kaynaktan sonra yatağı yeniden gresleyin.
