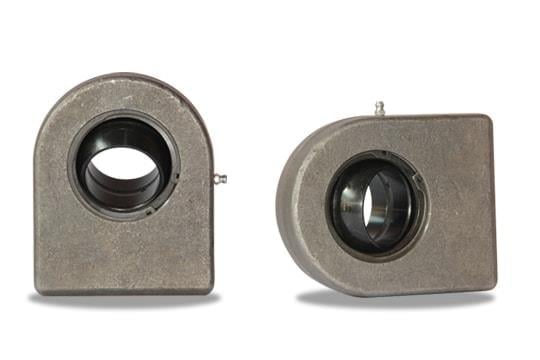

S 20 N Dikdörtgen Tip Kaynaklı Rot Mafsalı (S 20 N)

Dmx S 20 N dikdörtgen kaynak yüzeyli rot mafsalı ile hidrolik silindirin mil ya da gövde ucuna kaynatılarak mafsallı bağlantı kurulur. Gövdesi St52-3 dövme çeliktir.

Teknik özellikler

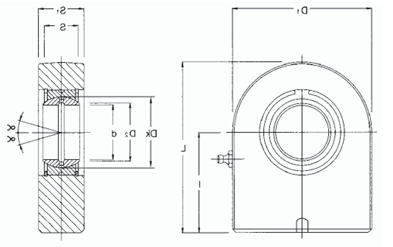

Yük kapasitesi, açı ve ağırlık S 20 N kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

20 mm pimli bu mafsal, ağır statik, değişken ve darbeli yüklerin olduğu silindir bağlantılarında kullanılır. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

S 20 N hangi pime uyar?

Mafsalın içindeki küresel yatağın iç çapı 20 mm'dir; yani 20 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 16 mm, göz dış çapı 50 mm, kaynak yüzeyinden merkez yüksekliği 38 mm'dir.

Eksen kaçıklığını telafi eder mi?

Küresel yatak sayesinde mafsal 9° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.

Kaynak yapılırken nelere dikkat edilmeli?

Gövde St52-3 dövme çeliktir. Kaynak sırasında yatağın aşırı ısınmaması için kaynak kademeli yapılmalı, yatak bölgesi soğutulmalıdır.

Ağırlığı ve bağlantı genişliği nedir?

Ağırlığı yaklaşık 0,33 kg'dır. Göz dış çapı 50 mm olduğundan bağlantı çatalının iç genişliği ve boşluğu buna göre seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 67 kN statik yük kapasitesinin üzerinde zorlamayın.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
• Kaynaktan sonra yatağı yeniden gresleyin.
• Yatağı düzenli aralıklarla gresleyin.
