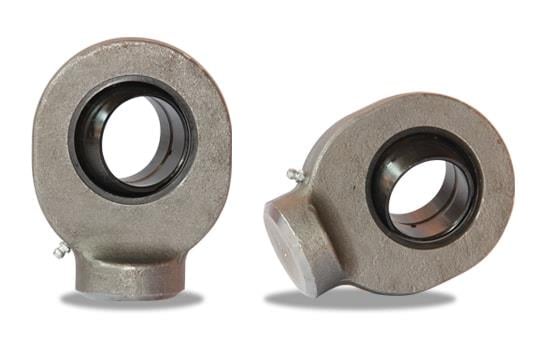

Dmx S 20 C yuvarlak (silindirik) kaynak yüzeyli rot mafsalı, 20 mm pim çaplı, GE..DO küresel yataklı hidrolik silindir rot mafsalıdır. Rulman genişliği 16 mm'dir.
Teknik özellikler
| Tip | Kaynaklı rot mafsalı, yuvarlak kaynak yüzeyli, merkezleme pimli |
|---|
| Mil (pim) çapı d | 20 mm |
|---|
| Rulman genişliği B | 16 mm |
|---|
| Göz dış çapı | 53 mm |
|---|
| Merkez yüksekliği (kaynak yüzeyinden) | 38 mm |
|---|
| Toplam boy (L) | 64,5 mm |
|---|
| Eğilme (salınım) açısı | 9° |
|---|
| Dinamik yük kapasitesi C | 30 kN |
|---|
| Statik yük kapasitesi C0 | 54 kN |
|---|
| Rulman | GE..DO küresel kaymalı yatak (ISO 12240-1), çelik/çelik, bakım gerektiren |
|---|
| Gövde | St52-3 dövme çelik |
|---|
| Ağırlık | 0,25 kg |
|---|
| Yağlama | Gresörlük bağlantısı var |
|---|

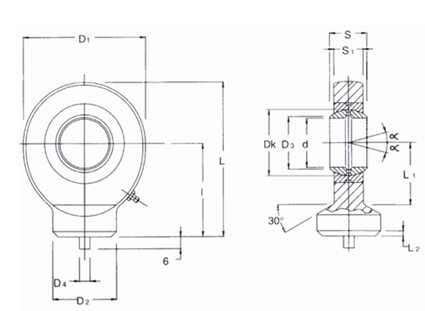

Yük kapasitesi, açı ve ağırlık S 20 C kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.
S 20 C hangi silindirlerde kullanılır?
Rot mafsalları; hidrolik ve pnömatik silindirlerin makineye mafsallı bağlanmasında, kepçe, damper, vinç, tarım makinesi ve pres silindirlerinde kullanılır. Yuvarlak kaynak yüzeyi ve alttaki merkezleme pimi, silindir miline ya da tabanına eksenel ve düzgün kaynatılmasını kolaylaştırır.
Sık sorulan sorular
Ölçüleri nedir?
Mafsalın içindeki küresel yatağın iç çapı 20 mm'dir; yani 20 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 16 mm, göz dış çapı 53 mm, kaynak yüzeyinden merkez yüksekliği 38 mm'dir.
Kaç ton yük taşır?
Statik yük kapasitesi C0 = 54 kN (yaklaşık 5.500 kg kuvvet), dinamik yük kapasitesi C = 30 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.
Ne kadar açı alır?
Küresel yatak sayesinde mafsal 9° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.
Yağlama gerekir mi?
Evet. Yataktaki çelik/çelik kayma yüzeyi bakım gerektirir. Gövdede gresörlük bağlantısı bulunur. Gresleme aralığı yük ve hareket sıklığına göre belirlenir; ağır ve sık çalışmada daha sık yağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Mafsalı 54 kN statik yük kapasitesinin üzerinde zorlamayın.
- Çalışma sırasında 9° salınım açısını aşmayın.
- Kaynaktan sonra yatağı yeniden gresleyin.
- Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
