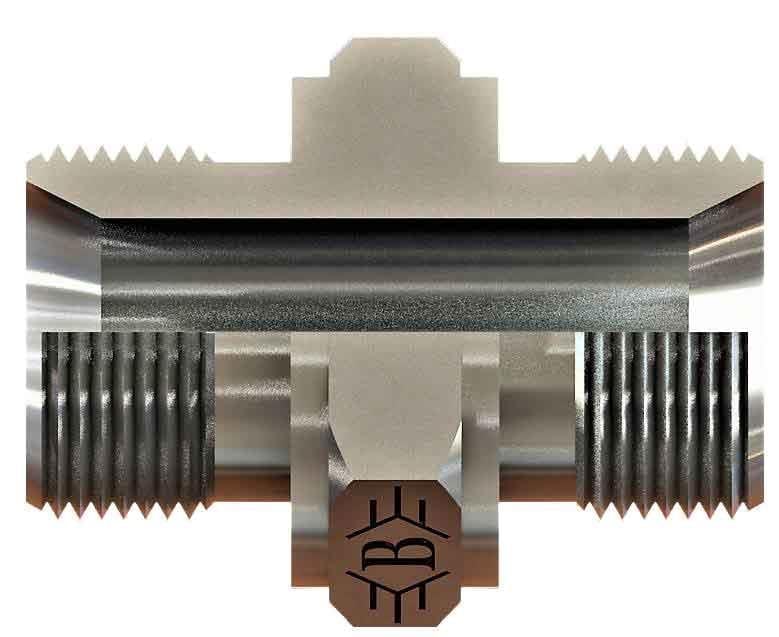

R5/8-14 R5/8-14 Bsp 60-bsp 60 Ara Nipel Rakor (SB-2323-RRN)

OLC SB-2323-RRN: 5/8" BSP ölçüsünde BSP 60° - BSP 60° ara nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP 60° - BSP 60° ara nipel ne için kullanılır?

SB-2323-RRN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-2323-RRN hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 5/8" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

5/8" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2323-RRN sızdırmazlığı nasıl sağlanır?

Bu ürünün 5/8" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

SB-2323-RRN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R5/8-14, Diş Ölçüsü T2 R5/8-14, B 43,5, C 16, ØD 13, AA 30. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (5/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
