R5/8-14 R3/4-14 Bsp 60-bsp 60 Orantılı Nipel (SB-2326-RRON)

OLC SB-2326-RRON: 5/8" BSP - 3/4" BSP ölçülerinde BSP 60° - BSP 60° orantı nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP 60° - BSP 60° orantı nipel ne için kullanılır?

SB-2326-RRON, 5/8" BSP ile 3/4" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.

Sık sorulan sorular

SB-2326-RRON için karşı parça nasıl seçilir?

Bu ürünün bir ucu 5/8" BSP, diğer ucu 3/4" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

5/8" BSP dişi nasıl tanınır?

5/8" BSP dişte inç başına 14 diş vardır; tabloda bu ölçü R5/8-14 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

5/8" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

SB-2326-RRON teknik ölçüleri

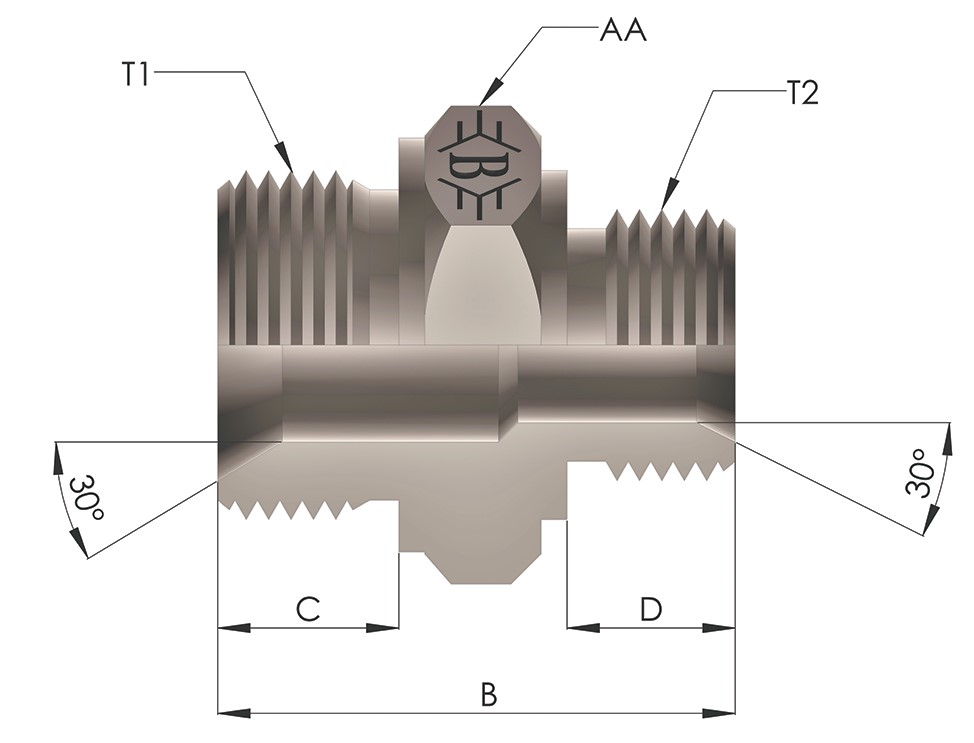

Tabloya göre Diş Ölçüsü T2 R5/8-14, Diş Ölçüsü T1 R3/4-14, B 44, C 16, D 16, AA 32. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (5/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
