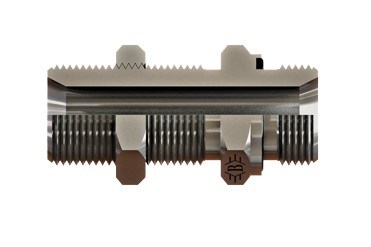

R3/8-19xr3/8-19 Bsp Perde Geçiş Nipel (SB-1717-RRPGN)

OLC SB-1717-RRPGN: 3/8" BSP ölçüsünde BSP perde geçiş nipeli. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP perde geçiş nipeli nerede kullanılır?

SB-1717-RRPGN, 3/8" BSP bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

Perde geçiş rakoru nasıl monte edilir?

Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.

SB-1717-RRPGN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/8" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/8" BSP dişi nasıl tanınır?

3/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/8" boyutunda inç başına 19 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
