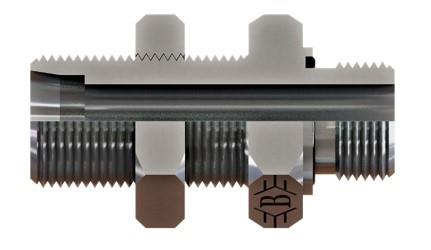

R3/8-19xm18x1,5 12l Bsp Metrik Perde Geçiş Nipeli (SB-1712-RMPGN-L)

OLC SB-1712-RMPGN-L: 3/8" BSP - M18x1,5 ölçülerinde BSP - metrik perde geçiş nipeli. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-1712-RMPGN-L ne işe yarar?

SB-1712-RMPGN-L, 3/8" BSP ve M18x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.

Sık sorulan sorular

Perde geçiş için delik ölçüsü nasıl belirlenir?

Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.

3/8" BSP ne anlama gelir?

3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün M18x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 12 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
