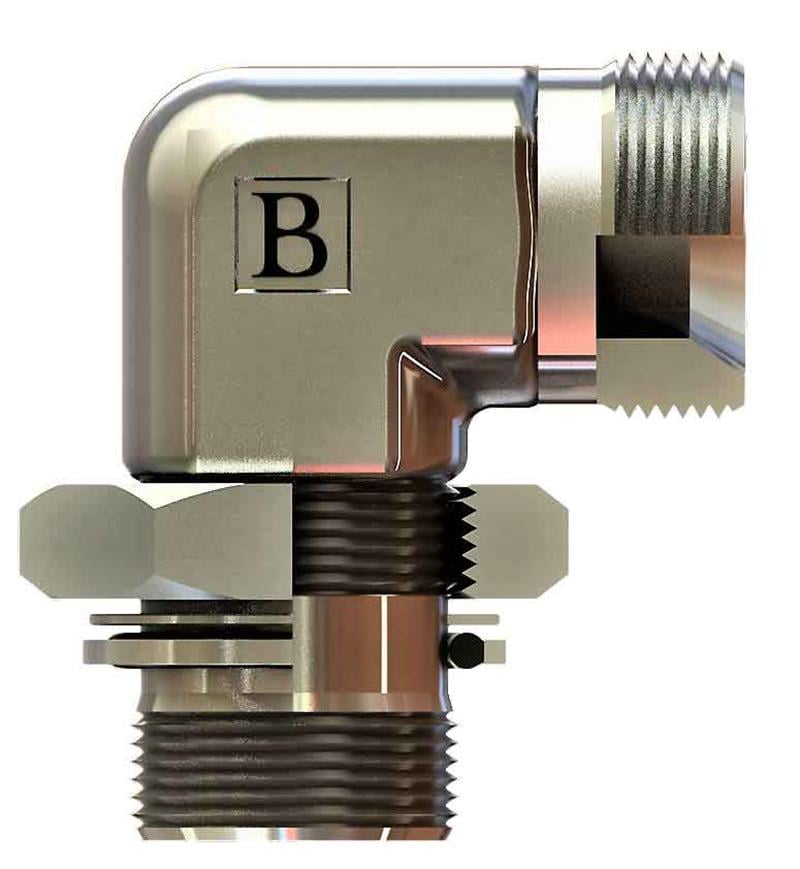

R3/8-19 R3/8-19 Bsp-bsp 90° Kontralı Dirsek (SB-1717-RRKD)

3/8" BSP ölçüsünde SB-1717-RRKD kodlu BSP - BSP kontralı dirsek, OLC hidrolik rakor serisindendir.

BSP - BSP kontralı dirsek nerede kullanılır?

SB-1717-RRKD, 3/8" BSP bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 3/8" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

3/8" BSP dişi nasıl tanınır?

3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1717-RRKD teknik ölçüleri

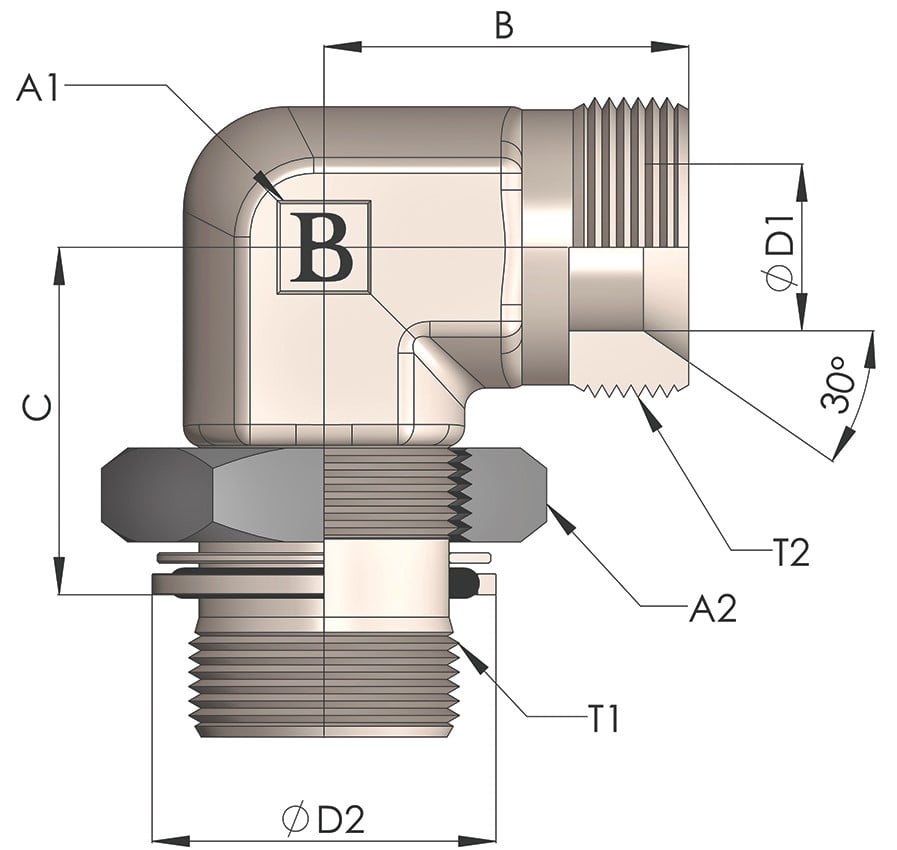

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 R3/8-19, B 27, C 28, ØD1 9, ØD2 23, A1 18, A2 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
