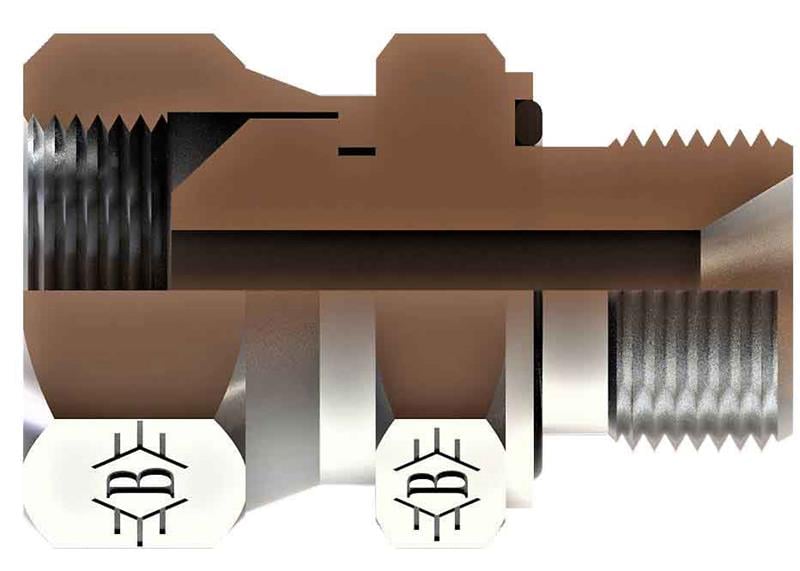

R3/8-19 R3/8-19 Bsp Blok-bsp 60 Ters Nipel (SB-1717-RRTN)

3/8" BSP ölçüsünde SB-1717-RRTN kodlu BSP blok - BSP 60° ters nipel, OLC hidrolik rakor serisindendir.

BSP blok - BSP 60° ters nipel nerede kullanılır?

SB-1717-RRTN, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Valf bloklarında ve pompa çıkışlarında geçiş parçası olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 3/8" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/8" BSP dişi nasıl tanınır?

3/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/8" boyutunda inç başına 19 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

3/8" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

Tablodaki harfler neyi gösterir?

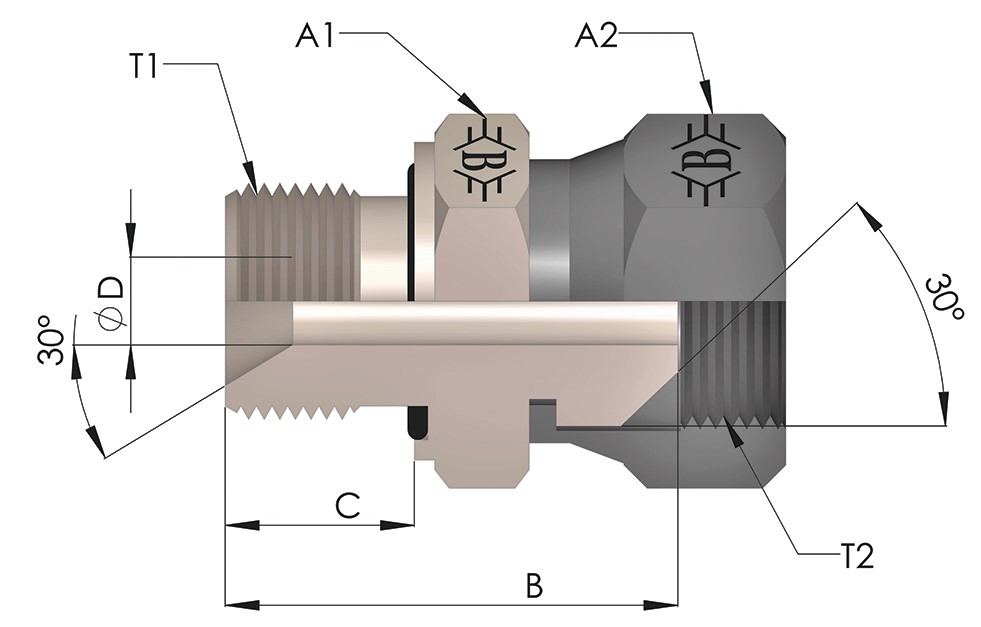

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 R3/8-19, B 33,5, C 12, ØD 8, A1 22, A2 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
