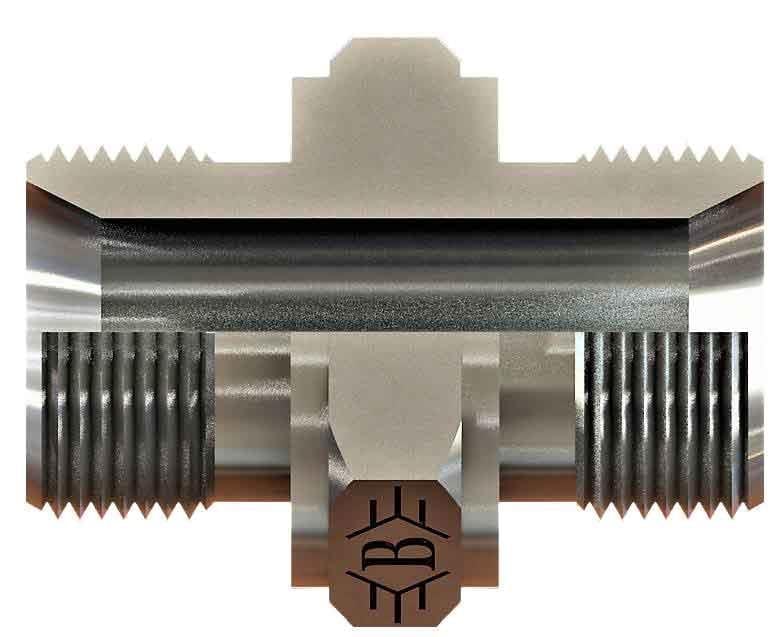

R3/8-19 R3/8-19 Bsp 60-bsp 60 Ara Nipel Rakor (SB-1717-RRN)

3/8" BSP ölçüsünde SB-1717-RRN kodlu BSP 60° - BSP 60° ara nipel, OLC hidrolik rakor serisindendir.

BSP 60° - BSP 60° ara nipel nerede kullanılır?

SB-1717-RRN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-1717-RRN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/8" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

3/8" BSP dişi nasıl tanınır?

3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

Bu ürünün 3/8" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

SB-1717-RRN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 R3/8-19, B 33,5, C 12, ØD 9, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
