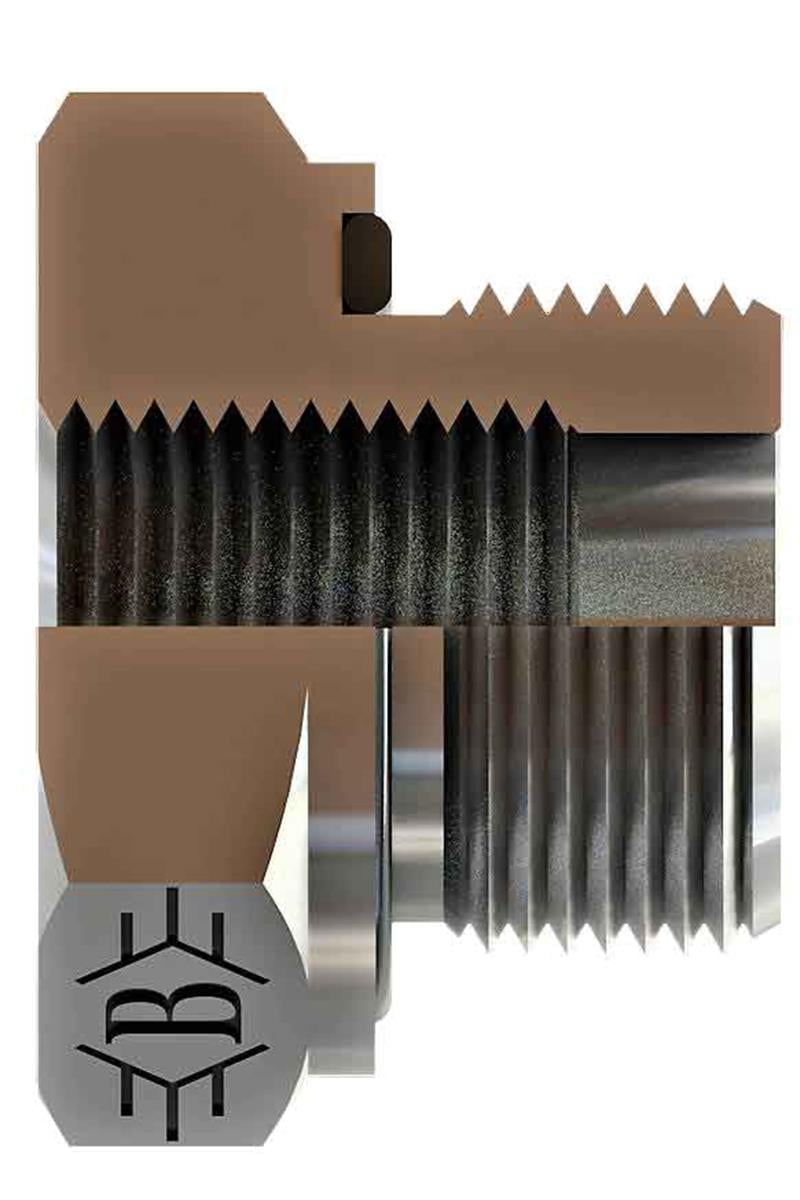

R3/8-19 R1/4-19 Bsp Redüksiyon ( Kısa Tip ) (SB-1713-KRD)

3/8" BSP - 1/4" BSP ölçülerinde SB-1713-KRD kodlu BSP redüksiyon (kısa tip), OLC hidrolik rakor serisindendir.

BSP redüksiyon (kısa tip) nerede kullanılır?

SB-1713-KRD, 3/8" BSP ile 1/4" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

SB-1713-KRD hangi bağlantılara uyar?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 1/4" BSP bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/4" BSP dişi nasıl tanınır?

1/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/4" boyutunda inç başına 19 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1713-KRD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 R1/4-19, B 20,5, C 12, AA 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
